3Dポジショナー （PMK社製）
MSU1500
装着可能直径:5～17mm アーム長:200mm
固定方式:1.2kg スチールベース
MSA100
装着可能直径:9mm、11mm アーム長:200mm
固定方式:1.2kg スチールベース
MSB40
装着可能直径:9mm、11mm アーム長:200mm
固定方式:テーブルクランプ
MSC85
装着可能直径:9mm、11mm アーム長:200mm
固定方式:バキューム
MSM130
装着可能直径:9mm、11mm アーム長:130mm
固定方式:マグネット
MSM200
装着可能直径:9mm、11mm アーム長:200mm
固定方式:マグネット

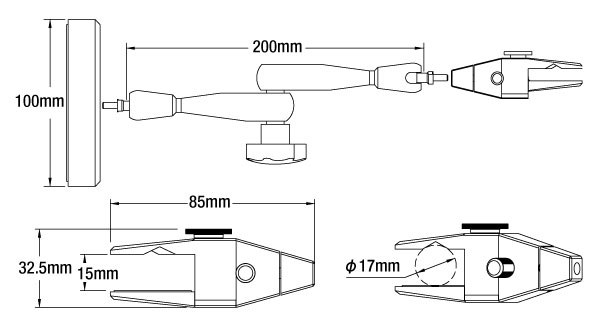

外形図 MSU1500

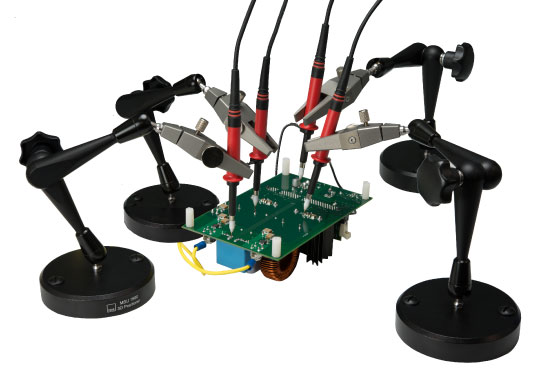

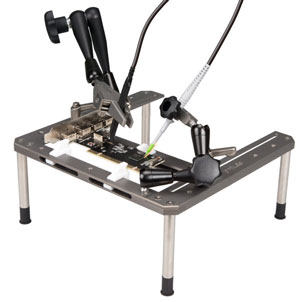

プリント基板 固定治具 SKIDとの組合せ例
プリント基板とプローブを固定する治具になります。3種類のサイズからお選びいただけます。
ショ－トタイプの脚を装着
ロングタイプの脚を装着
縦型で使用の場合
本体、アクセサリ、オーダインフォメーション
| 型番 /（Order number） | 外観 | 内容 |
|---|---|---|

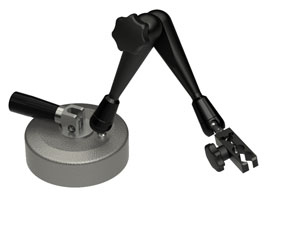

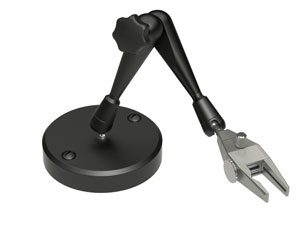

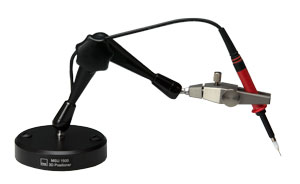

| MSU 1500 （893-350-006） |
 |
装着可能直径:5～17mm アーム長:200mm 固定方式:1.2kg スチールベース |

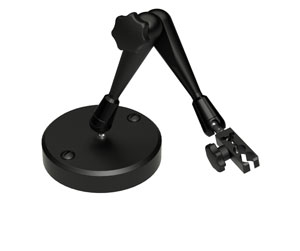

| MSA 100 （893-350-001） |
 |
装着可能直径:9mm、11mm アーム長:200mm 固定方式:1.2kg スチールベース |

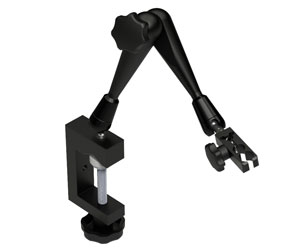

| MSB 40 （893-350-002） |
 |
着可能直径:9mm、11mm アーム長:200mm 固定方式:テーブルクランプ |
| MSC 85 （893-350-003） |
 |
装着可能直径:9mm、11mm アーム長:200mm 固定方式:バキューム |

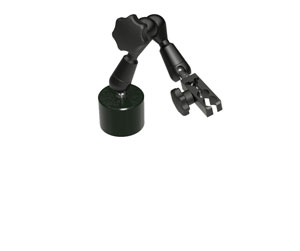

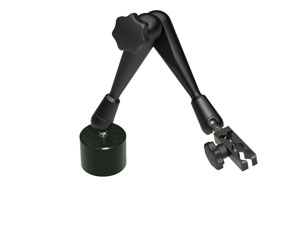

| MSM 130 （893-350-004） |
 |
装着可能直径:9mm、11mm アーム長:130mm 固定方式:マグネット |
| MSM 200 （893-350-005） |
 |
装着可能直径:9mm、11mm アーム長:200mm 固定方式:マグネット |
| STS 100 （893-100-001） |
 |
1.2kg スチールベース（Φ100mm） |
| TIK 40 （893-100-002） |
 |
テーブルクランプ 幅40mm |
| VAS 85 （893-100-003） |
 |
バキュームタイプ（Φ85mm） |
| TM 170 （893-100-004） |
 |
マグネットタイプ（Φ30mm） 保持力:170N |
| TM 170 （893-100-005） |
 |
マグネットタイプ（Φ30mm） 保持力:300N |
| STV 130 （893-200-130） |
 |
長さ:130mm 耐温度範囲:-40ºC～+85ºC * * 保証値でなく一般情報として公開 |
| STV 130v2a （893-200-13V） |
 |
長さ:130mm 耐温度範囲:-55ºC～+150ºC * * 保証値でなく一般情報として公開 |
| STV 200 （893-200-200） |
 |
長さ:200mm 耐温度範囲:-40ºC～+85ºC * * 保証値でなく一般情報として公開 |
| STV 200v2a （893-200-20V） |
 |
長さ:200mm 耐温度範囲:-55ºC～+150ºC * * 保証値でなく一般情報として公開 |
| HAL 512 （893-050-000） |
 |
装着可能直径:9mm、11mm |
| UNIHOLD （893-090-000） |
 |
装着可能直径:5～17mm 耐温度範囲:-55ºC～+150ºC * * 保証値でなく一般情報として公開 |
| TWINHOLD （890-880-104） |
 |
プローブを2本同時装着可能 |
| TWA-2xM6 （893-010-000） |
 |
「HAL 512」または 「UNIHOLD」を2つ接続可能 |

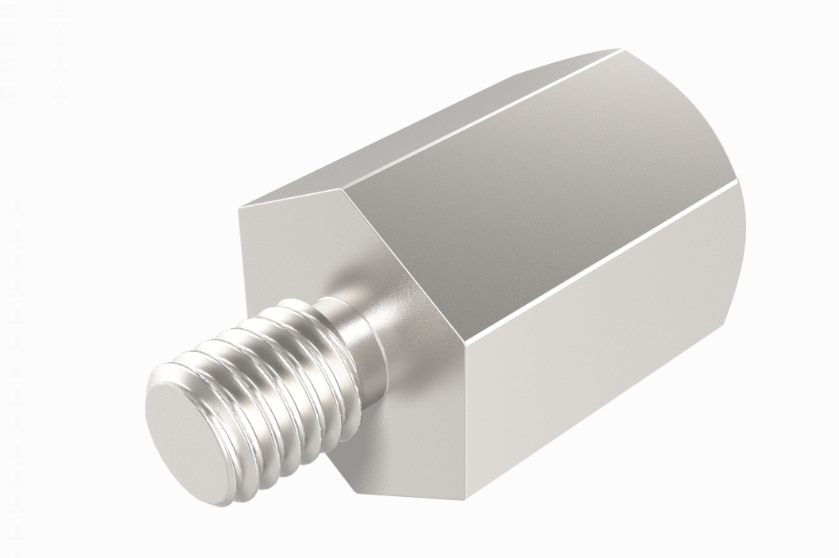

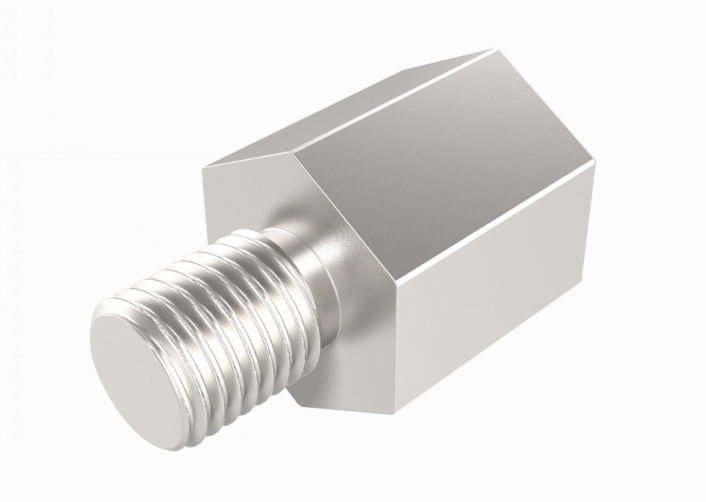

| GAD M86 （893-000-M86） |
No image | - |
| GAD 1/4""M6 （893-000-MI6） |
No image | - |

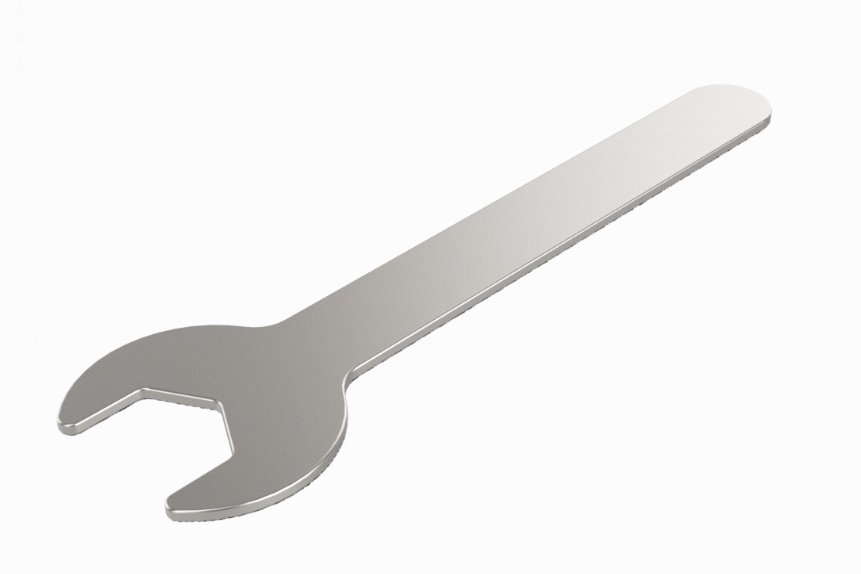

| ESCH-SW7 （893-000-SW7） |
No image | - |

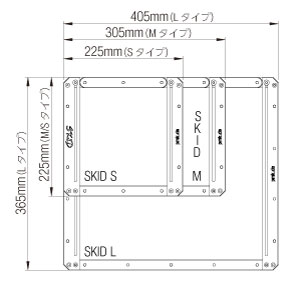

| SKID S （893-500-000） |
 |
サイズ:160mmx160mm 高さ:20mm、100mm 耐温度範囲:-55ºC～+150ºC * * 保証値でなく一般情報として公開 |
| SKID M （893-500-010） |
 |
サイズ:160mmx240mm 高さ:20mm、100mm 耐温度範囲:-55ºC～+150ºC * * 保証値でなく一般情報として公開 |
| SKID L （893-500-020） |
 |
サイズ:300mmx340mm 高さ:20mm、100mm 耐温度範囲:-55ºC～+150ºC * * 保証値でなく一般情報として公開 |
組み合わせると便利な「プローブポールド用アーム」（販売終了）
T-60本体（販売終了）
ワンタッチクリップ式 アーム
ねじ止め式 アーム
各種資料
| 項 目 | ファイル名 | ||
|---|---|---|---|
| 3Dポジショナ― PCBAフレーム(SKID) |
カタログデータシート | 和文 | Positioning_Systems_Datasheet_jp_s.pdf |
| 3Dポジショナー | マニュアル | 英文 | 893-350-00X_Manual_3D_Mess-Stative_en.pdf |
| SKID | データシート | 英文 | 893-500-0X0_Datasheet_Skid_en.pdf |
| マニュアル | 英文 | 835-312-001_Manual PHT312-RO_en.pdf | |
