高速パルス信号発生器 PGシリーズ（Active Technologies 社製）

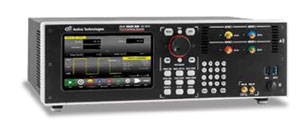

高速パルス信号発生器の外観と特長

PG-1500 シリーズ

  • Rise/Fall時間(20％-80%)　400ps
  • パルス周波数　200MHz(最大400MHz)
  • 最大振幅(50Ω時)　50Vp-p
  • 最小パルス幅　1ns
  • チャンネル数　1CH, 2CH

(Active Technologies 社製)
PG-1500シリーズ製品カタログは、こちら

PG-1000 シリーズ

  • Rise/Fall時間(20％-80%)　70ps
  • パルス周波数　200MHz(最大800MHz)
  • 最大振幅(50Ω時)　5Vp-p
  • 最小パルス幅　300ps
  • チャンネル数　2CH, 4CH

(Active Technologies 社製)

仕様

仕様
モデル PG1000シリーズ PG1500シリーズ
PG1072 PG1074 PG1501 PG1502
帯域 200MHz/最大800MHz
（クワッドモード時）		 200MHz/最大400MHz
（ダブル/トリプル/クワッドモード時）
アナログチャネル数 2 4 1 2
パルス幅 300 ps (設定周期– 300 ps)、
10ps分解能		 1ns (設定周期– 1ns)、10ps分解能
パルス周期レンジ 5 ns - 8 sec.
振幅可変範囲 10mVp-p - 5Vp-p（50Ω終端時） 100mVp-p - 50Vp-p（50Ω終端時）
出力インピーダンス 50Ω
コネクタ形式 SMA
ジッタ <20ps（周期）、
<25ps（パルス幅）		 15ps(周期）、
<10ps（パルス）（～50Vp-p）
立ち上がり／
立ち下がり時間（20-80%）		 <70ps（20-80%) 380ps（～25Vp-p）、400ps（～50Vp-p）
/ 380ps（～25Vp-p）、490ps（～50Vp-p）
立ち上がり／
立ち下がり時間（10-90%）		 < 95 ps (1Vp-p)、
< 105 ps (5Vp-p)		 560ps（～25Vp-p）、600ps（～50Vp-p）
/ 560ps（～25Vp-p）、800ps（～50Vp-p）
周波数確度 ±2ppm（エージング ±1.0 ppm / 年 最大）
外部トリガ入力レンジ ±3.5V（50Ω）、±10V（1kΩ）（最小5０ｍVp-p ）
トリガ入力最大周波数 40 MHz
トリガ出力 1.8V - 3.3V（50Ω）1 mV分解能
トリガディレイ 100ns

オーダインフォメーション

本体

モデル 品名
PG1072 2ch パルスジェネレータ
PG1074 4ch パルスジェネレータ
PG-1501 1ch 50Vパルスジェネレータ
PG-1502 2ch 50Vパルスジェネレータ

本体実装オプション [工場オプション] （PG-1000シリーズ）

モデル 品名
SSD-250 250GB SSD 追加　RIDERシリーズ
SSD-500 500GB SSD 追加　RIDERシリーズ
SSD-1000 1TB SSD 追加　RIDERシリーズ
RIDER-GPIB GP-IB / USB-TMC　オプション （拡張基板）

外部オプション

モデル 品名
RIDER-RACK ラックマウントキット
