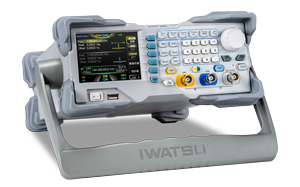

ファンクションジェネレータ SG-4222 / 4262 販売終了

製品をご購入頂きましたお客様へ
最新の取扱説明書(操作ガイド・プログラミングガイド)やユーティリティソフトウェアは、こちらからダウンロード頂けます。

SG-4200シリーズは、ファンクション発生器、任意波形発生器、ノイズ発生器、パルス発生器、高調波発生器、アナログ/デジタル変調器、およびカウンタなど、多くの機能を1つにまとめた2chの多機能信号発生器です。多機能で高性能、さらにコンパクトでポータブルな信号発生器なので、教育、RD、生産、テストなどの分野に最適です。

  • 標準 2M ポイントまたは 8M ポイント、オプションで 16M ポイント /CH の任意波形メモリ長
  • 2 チャンネル出力
  • 最大出力振幅: 20Vp-p(High-Z)
  • 周波数安定度: 1ppm
  • 位相ノイズ: 125dBc/Hz
  • ジッタ: 200ps
  • 8 次高調波ジェネレータ機能
  • 7 桁 200MHz 帯域周波数カウンタ
  • 160 種のビルトイン波形
  • 変調機能: AM, FM, PM, ASK, FSK, PSK, PWM

立ち上がり、立ち下がり時間制御

パルス波形では、立ち上がりと立ち下がり時間を別々に設定 できます。


SWEEP / バースト機能

SWEEP機能はリニア、ログ、ステップSEEPが可能で、最大周 波数と最低周波数でのホールド時間も制御できます。 またマーカー出力機能もあります。 バースト機能は1~1,000,000回または無限の回数を設定で き、開始位相も設定できます。 また、外部トリガから遅延をかけたり、ゲート発振も可能です。

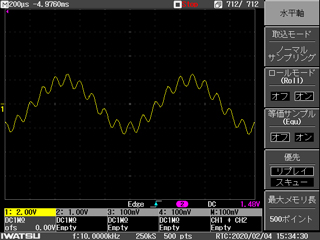

波形加算機能

基本波形の上に指定された波形を重畳させることが可能です。
加算できる波形は、SIN、方形波、ランプ波、ノイズ、任意波形です。

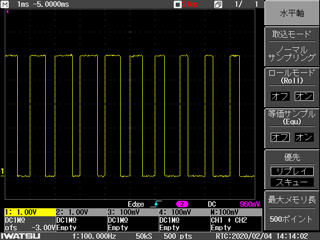

各種変調機能

AM、FM、PM、ASK、FSK、PSK、PWMの各種変調機能を搭載 しています。 変調波形は、内部外部選択可能で、内部波形には任意波形も選 択可能です。外部変調入力は±5Vで制御します。
