概要仕様

ロゴスキーコイル電流プローブ接続例

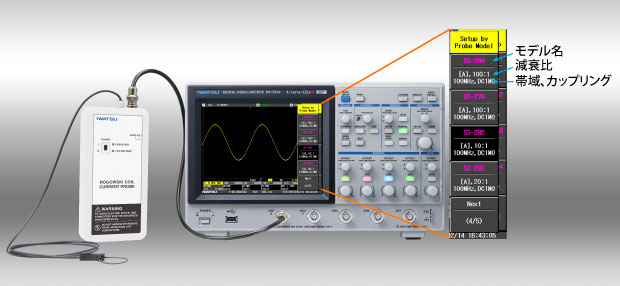

デジタル・オシロスコープViewGoIIに接続する際には、メニューで選択することで減衰比も設定可能。
※モデルによってはすべてサポートされていない場合があります。

仕様・価格

SS-680シリーズ（共通仕様は下部にあります）

標準価格		410,000円

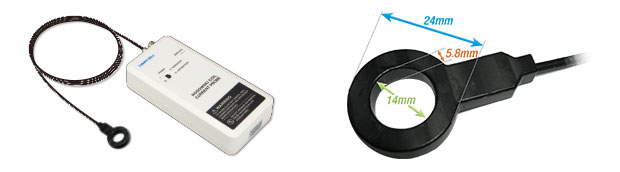

センサ部コイル外形		外径:24mm、内径:14mm、厚さ:5.8mm
センサ部使用温度範囲		-10℃～ 70℃
ノイズ[mV rms]		1.8
絶対最大di/dt	Peak[kA/μs]	150
絶対最大di/dt	RMS[kA/μs]	3.0

型番	周波数帯域 [-3dB]	感度 [mV/A]	最大ピーク電圧	ピーク電流	出力FS [V]	ピークdi/dt [kA/μs]
SS-683	65Hz～100MHz	10	1.2kV	120A	±1.2	30
SS-684	32Hz～100MHz	5		300A	±1.5	85
SS-685	15Hz～100MHz	2		600A	±1.2	150

SS-660シリーズ（共通仕様は下部にあります）

標準価格		320,000円

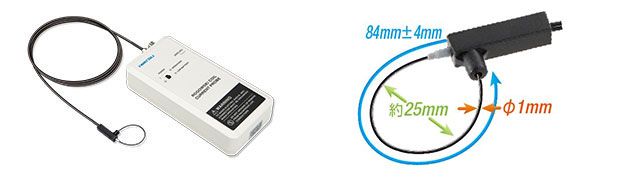

センサ部線径		1mm（最大）
センサ部コイル長		84±4mm
センサ部使用温度範囲		-40℃～ 125℃
絶対最大di/dt	Peak[kA/μs]	80
絶対最大di/dt	RMS[kA/μs]	3.0

型番	周波数帯域 [-3dB]	感度 [mV/A]	コイル線径	最大ピーク電圧	ピーク電流	ピークdi/dt [kA/μs]	ノイズ [mV rms]
SS-663	65Hz～30MHz	50	1mm	600V	120A	8	3.5
SS-664	32Hz～30MHz	20	1mm	600V	300A	20	2.5
SS-665	17Hz～30MHz	10	1mm	600V	600A	40	2.0

SS-660シリーズをベースモデルにした、耐電圧カスタマイズモデル [受注生産品]

型番	周波数帯域 [-3dB]	感度 [mV/A]	コイル線径	最大ピーク電圧	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]
120Aモデル（類似モデルSS-663）	65Hz～30MHz	50	1.2mm	1.2kV	120	8	3.5
300Aモデル（類似モデルSS-664）	32Hz～30MHz	20			300	20	2.5
600Aモデル（類似モデルSS-665）	17Hz～30MHz	10			600	40	2.0
1,200Aモデル	9Hz～30MHz	5			1.2kA	80	1.8

※カスタマイズに関してどんなことでもご相談ください。

NEWSS-280A-Hシリーズ（共通仕様は下部にあります）

標準価格	270,000円

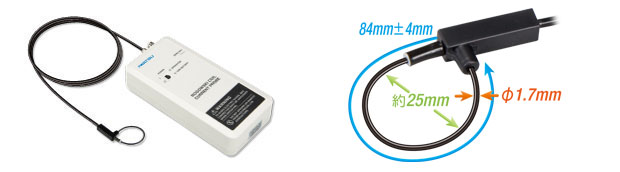

センサ部線径	1.7mm（最大）
センサ部コイル長	84±4mm
センサ部使用温度範囲	-40℃～ 150℃
最大ピーク電圧	1.2kV

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-281A-H	110Hz～30MHz	200	30	2	3.5	80	1
SS-282A-H	65Hz～30MHz	100	60	4	2.5		1
SS-283A-H	32Hz～30MHz	50	120	8	2		1.5
SS-284A-H	9Hz～30MHz	20	300	20	1.8
SS-285A-H	6Hz～30MHz	10	600	40
SS-286A-H	3Hz～30MHz	5	1,200	40		40	2
SS-287A-H	2Hz～30MHz	2	3,000	40	1.4	40	2

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-288A-H （受注生産）	2Hz～30MHz	1	6,000	40	1.4	40	2
SS-289A-H （受注生産）	2Hz～30MHz	0.5	12,000	40	1.4	40	2

SS-280Aシリーズ（共通仕様は下部にあります）

標準価格	220,000円
センサ部線径	1.7mm（最大）

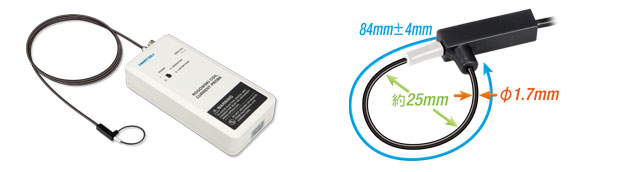

センサ部コイル長	84±4mm
センサ部使用温度範囲	-40℃～ 125℃
最大ピーク電圧	1.2kV

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-281A	110Hz～30MHz	200	30	2	3.5	80	1
SS-282A	65Hz～30MHz	100	60	4	2.5		1
SS-283A	32Hz～30MHz	50	120	8	2		1.5
SS-284A	9Hz～30MHz	20	300	20	1.8
SS-285A	6Hz～30MHz	10	600	40
SS-286A	3Hz～30MHz	5	1,200	80			2
SS-287A	2Hz～30MHz	2	3,000	80	1.4		2

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-288A （受注生産）	2Hz～30MHz	1	6,000	80	1.4	80	2
SS-289A （受注生産）	2Hz～30MHz	0.5	12,000	80	1.4	80	2

SS-620シリーズ（共通仕様は下部にあります）

標準価格	220,000円
センサ部線径	3mm（最大）

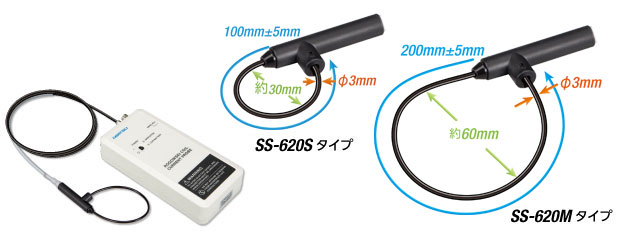

センサ部コイル長	Sタイプ:100±5mm、Mタイプ:200±5mm
センサ部使用温度範囲	-40℃～ 125℃
最大ピーク電圧	5kV

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-623S	10Hz～25MHz	50	120	8	5.0	80	3.0
SS-623M	10Hz～20MHz	50	120	6
SS-624S	4Hz～25MHz	20	300	20
SS-624M	4Hz～20MHz	20	300	16
SS-625S	2Hz～25MHz	10	600	40
SS-625M	2Hz～20MHz	10	600	32
SS-626S	1Hz～25MHz	5	1,200	80	3.5
SS-626M	1Hz～20MHz	5	1,200	60	3.5
SS-627S	0.8Hz～25MHz	2	3,000	80	2.0
SS-627M	0.8Hz～20MHz	2	3,000		2.0
SS-628S	0.6Hz～25MHz	1	6,000		1.4
SS-628M	0.6Hz～20MHz	1	6,000		1.4
SS-629S	0.4Hz～25MHz	0.5	12,000		1.2
SS-629M	0.6Hz～20MHz	0.5	12,000		1.2

SS-290シリーズ（共通仕様は下部にあります）

標準価格	220,000円
センサ部線径	8.5mm（最大）

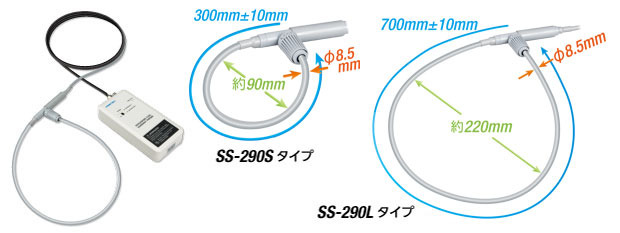

センサ部コイル長	Sタイプ:300±10mm、Lタイプ:700±10mm
センサ部使用温度範囲	-40℃～ 125℃
最大ピーク電圧	10kV

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-293S	1Hz～20MHz	5	1,200	60	3.5	80	3.0
SS-293L	1Hz～10MHz	5	1,200	32	3.5
SS-294S	0.8Hz～20MHz	2	3,000	80	2.0
SS-294L	0.8Hz～10MHz	2	3,000		2.0
SS-295S	0.6Hz～20MHz	1	6,000		1.4
SS-295L	0.6Hz～10MHz	1	6,000		1.4
SS-296S	0.4Hz～20MHz	0.5	12,000		1.2
SS-296L	0.4Hz～10MHz	0.5	12,000		1.2

オプション

型番		標準価格
ACアダプタ（ロゴスキコイル電流プローブ）　オプション		6,000円

共通仕様

項目			共通仕様
項目			SS-680 シリーズ	SS-660 シリーズ	SS-280A-H シリーズ	SS-280A シリーズ	SS-620 シリーズ	SS-290 シリーズ
基本性能	標準価格		410,000円	320,000円	270,000円	220,000円	220,000円	220,000円
	感度確度		±2% （-10℃～ +70℃）	±2%（-10℃～ +70℃）上記温度範囲外は±250ppm/℃追加				±2% （-10℃～+60℃）上記温度範囲外は ±300ppm/℃追加
	出力	コネクタ形式	BNC
	出力	最大電圧範囲	±1.5Vまたは±1.2V ※出力は50Ωで終端する	±6V （負荷 ≧ 100kΩ） ※50Ω負荷の場合は±2V、感度は約半分となる				±6V （負荷 ≧ 100kΩ）
	直線性		±0.05%（フルスケールに対して）
	ゼロ点調整範囲		±3mV 以上	±300mV 以上
センサ部	外観
	コイル長または外形		外径:24mm 内径:14mm 厚さ:5.8mm	約84mm ±4mm	約84mm ±4mm （※60mm対応も可能、別途お問い合わせください）		SS-62xS：100mm±5mm SS-62xM：200mm±5mm	SS-29xS：300mm±10mm SS-29xL：700mm±10mm
	コイル部線径		-	1.0mm （max）	1.7mm （max）		3mm （max）	8.5mm （max）
	耐電圧		1.2kVpeak	600Vpeak	1.2kVpeak		5kVpeak	10kVpeak
	センサ部ケーブル長		1.5m ±50mm				3.0m ±100mm
	使用温度範囲		-10℃～ 70℃	-40℃～ 125℃	-40℃～ 150℃	-40℃～ 125℃
	使用温度範囲		（センサ部ケーブルも含む）
本体部	大きさ		約80(W)×165(H)×35(D) mm　（突起物を除く）
	質量		約0.37kg				約0.4kg	SS-29xS : 約0.48kg SS-29xL : 約0.50kg
	電源		単三乾電池4本（アルカリ乾電池使用時　約18時間）					単三乾電池4本（アルカリ乾電池使用時　約30時間）
	電源		AC アダプタ（オプション）
	付属品		同軸ケーブル（50cm×1）、取扱説明書（1）、調整用ドライバ（１）、ハードケース（1）、アルカリ単三乾電池：4 本
環境特性	動作温湿度範囲		0℃ ～＋40℃、80%RH 以下
	保存温湿度範囲		－10℃ ～＋60℃、80%RH 以下
	動作高度		≦2,000m at ≦25 ℃
