パワーアナライザ PPA500シリーズ
オプション

広帯域シャント抵抗

電流プローブ クランプタイプ(カレントトランス):AC

電流プローブ クランプタイプ(ホール素子):AC+DC

高電圧プローブ、プローブアクセサリ

制御ソフトウェア PPA Dual Data logger

IEC62301準拠 待機電力測定ソフトウェア

インタフェースオプション、その他アクセサリ

ドキュメント関連

広帯域シャント抵抗

型番

抵抗値
(誤差)

フェーズエラー

最大電流容量

連続

ピーク
HF500
HF500
0.2mΩ(±0.1%) 0.1゚/kHz 500A rms 5000Apk
HF200
HF200
0.5mΩ(±0.1%) 0.1゚/kHz 200A rms 2000Apk
HF100
HF100

1.0mΩ(±0.1%) 0.05゚/kHz 100A rms 1000Apk
HF020
HF020
10mΩ(±0.1%) 0.01゚/kHz 20A rms 200Apk
HF006
HF006
100mΩ(±0.1%) 0.001゚/kHz 6A rms 60Apk
HF003
HF003
470mΩ(±0.1%) 0.0001゚/kHz 3A rms 30Apk

電流プローブ クランプタイプ(カレントトランス):AC

型番

許容入力電流

周波数帯域

測定導体径

確度

カテゴリ

電流プローブM3タイプ
M3 UB 50A-1V
100mA~50A 40Hz~5kHz 15×17mm 1% CATⅢ
電流プローブM3タイプ
M3 U 100A-1V
1A~100A 40Hz~5kHz 15×17mm 1% CATⅢ
電流プローブS UEタイプ
S UE 200A-1V
1A~200A 40Hz~5kHz Φ50mm 1% CATⅢ
電流プローブS UEタイプ
S UE 250 500 1000-1V
5A~1000A 40Hz~5kHz Φ50mm 1% CATⅢ
  電流プローブUEタイプ
US UE 1000A-1V
1A~1000A 40Hz~5kHz Φ43mm 1% CATⅠ
  電流プローブUEタイプ
SM UE 1000A-1V
0.5A~1000A 15Hz ~ 15KHz Φ54mm 1% CATⅢ
電流プローブUEタイプ
SM UB 1000A-1V
0.5A~1000A 15Hz ~ 15KHz Φ54mm 0.5%
以下
CATⅢ
電流プローブUEタイプ
P32 UE 1000A-1V
5A~1000A 40Hz ~ 5KHz Φ83mm 1% CATⅢ
電流プローブUEタイプ
P32 UE 3000A-1V
5A~3000A 40Hz ~ 5KHz Φ83mm 1% CATⅢ

電流プローブ クランプタイプ(ホール素子):AC+DC

型番

許容入力電流

周波数帯域

測定導体径

確度

カテゴリ

電流プローブSCタイプ
SC 3C 1000A-1V
1A ~ 1000A DC ~ 2KHz φ59mm 1% CATⅢ
電流プローブP20、P40、P50タイプ
P20 3C 2000A-2V
40A ~ 1000/2000A DC ~ 2KHz φ83mm 1% CATⅢ
電流プローブP20、P40、P50タイプ
P40 3C 4000A-2V
40A ~ 2000/4000A DC ~ 2KHz φ83mm 1% CATⅢ
電流プローブP20、P40、P50タイプ
P50 3C 5000A-2V
50A ~ 1000/5000A DC ~ 2KHz φ83mm 1% CATⅢ

高電圧プローブ、プローブアクセサリ

型番

許容入力電圧

周波数帯域

仕様

ULCプローブ
ULCプローブ
~ 1000Vrms DC ~ 2MHz 超低キャパシタプローブ, 1000 :1, 1.5pF
ATT10、ATT20
HV用アッテネータ
ATT20
20:1 HV プローブ用電圧減衰器
ATT10、ATT20
HV用アッテネータ
ATT10
10:1 HV プローブ用電圧減衰器
高電圧プローブTT-HV15

高電圧プローブ

TT-HV15

15kVpk 1000:1

制御ソフトウェア PPA Dual Data logger

※対応OS : Windows Vista以降

  • PPA シリーズ本体を最大4台(12相分)をPCリモートによるデータの同時取得、リモートコントロール、電力パラメータのカスタマイズ表示・演算、トレンドグラフ表示、データエクスポート(Text、Exdel、Bitmap、Clipboard)が可能です。


  • PPA シリーズ本体側の設定パラメータの情報を保存できます。
    また、PC側で設定した最大248設定パラメータの中で、任意30設定パラメータを転送することができます。


  • 外部インタフェースは、USB、RS232、LAN(オプション)使用することができます。

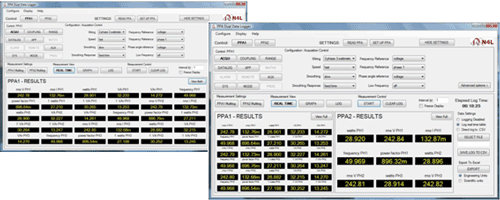

  • 最大30パラメータのリアルタイム表示が可能です。


    リアルタイム表示

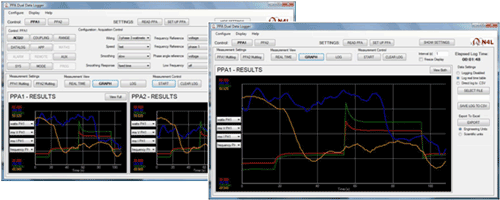

  • 最大4つ測定パラメータをグラフ表示することができます。


    グラフ表示

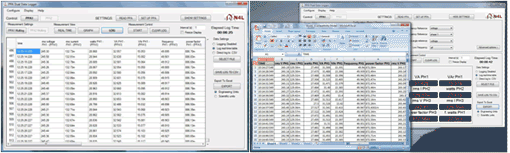

  • 最大30パラメータをロギングすることができます。また、Excel、CSVフォーマットとしてエクスポートすることもできます。

    • Excelフォーマットにエクスポートする際には、Microsoft社製 Excelソフトウェアが必要になります。

  • ロギング表示、Excelフォーマット・エキスポ-ト

IEC62301準拠 待機電力測定ソフトウェア

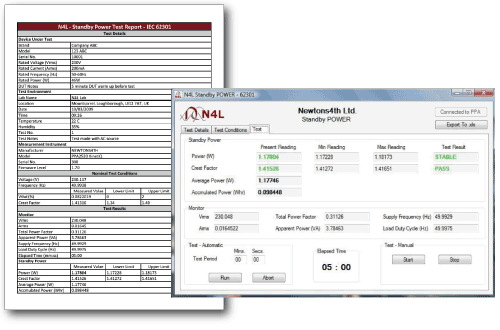

  • IEC62301に準拠した待機電力測定を簡単に行えます。結果はレポートで出力できます


    コンプライアンス テスト

インタフェースオプション、その他アクセサリ

品名

仕様

LANインタフェース PPAシリーズ専用 LANインターフェース
36Aワニ口付き
リードセット

36Aケーブル1.5m 4本 + ワニ口クリップ黒×2、赤×1、黄×1
(10Arms / 30Arms モデル標準付属品)

36Aワニ口付きリードセット
ブレークアウト
ボックス
10Arms、IEC I/P, O/Pリード ブレイクアウトボックス
RS232ケーブル 9ピン (標準付属品)
USB - RS232
シリアルコンバータ
USBR - S232 (9ピン) シリアル・コンバータ  ATEN UC-232A
USBケーブル 2m A-Bコネクタ  (標準付属品)

ドキュメント関連

品名

仕様

標準価格(税別)

校正証明書 校正をしたことを証明する書類 別途お問い合わせください
数値付検査成績書 検査成績を記載した書類 別途お問い合わせください
