概要 仕様
【業界初】周波数100MHzと極細Φ1mm
さらに高温度150℃対応をラインナップに加え充実の全46モデルに!

特長

コイル線径やコイル長を選択し、ICリード間のような狭小部分から大きなブスバー(バスバー)まで、さまざまな電流測定ターゲットにご使用いただけます。

応用範囲

  • パワーデバイスのスイッチング電流波形・パルス応答特性
  • インバータ・システムの電流測定
  • AC 電流測定(大きなDC オフセット時)
  • インパルス大電流の測定
  • ブスバー(バスバー)大電流計測

SS-660シリーズ使用事例
SS-280Aシリーズ使用事例
SS-620xシリーズ使用事例

カタログ・アプリケーションノート

各シリーズ特長・主な仕様

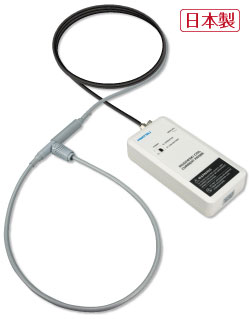

ロゴスキーコイル電流プローブSS-680
SS-680センサー部

最大ピーク電流:600A (SS-685の場合)
最高周波数帯域(-3dB):100MHz
耐電圧:1.2kV
センサケーブル長:1.5m
センサ部 使用温度範囲:-10℃~+70℃

ロゴスキーコイル電流プローブSS-660
SS-660センサー部

コイル線径:1mm(最大)
最大ピーク電流:600A (SS-665の場合)
最高周波数帯域(-3dB):30MHz
耐電圧:600V
センサケーブル長:1.5m
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブSS-660
受注生産品

コイル線径:1.2mm(最大)
最大ピーク電流:600A
最高周波数帯域(-3dB):30MHz
耐電圧:1.2kV
センサケーブル長:1.5m
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブSS-280A-H
SS-280A-Hセンサー部

コイル線径:1.7mm(最大)
最大ピーク電流:12kA (SS-289Aの場合)
最高周波数帯域(-3dB):30MHz
耐電圧:1.2kV
センサケーブル長:1.5m
センサ部 使用温度範囲:-40℃~+150℃

ロゴスキーコイル電流プローブSS-280A
SS-280Aセンサー部

コイル線径:1.7mm(最大)
最大ピーク電流:12kA (SS-289Aの場合)
最高周波数帯域(-3dB):30MHz
耐電圧:1.2kV
センサケーブル長:1.5m
(3m対応可能:お問い合わせください)
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブSS-620S
SS-620Sセンサ部

コイル線径:3mm(最大)
最大ピーク電流:12kA
最高周波数帯域(-3dB):25MHz
耐電圧:5kV
センサケーブル長:3m
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブSS-620M
SS-620Mセンサ部

コイル線径:3mm(最大)
(2.5mm対応可能:お問い合わせください)
最大ピーク電流:12kA
最高周波数帯域(-3dB):20MHz
耐電圧:5kV
センサケーブル長:3m
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブSS-290S
SS-290Sセンサ部

コイル線径:8.5mm(最大)
最大ピーク電流:12kA
最高周波数帯域(-3dB):20MHz
耐電圧:10kV
センサケーブル長:3m
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブSS-290L
SS-290Lセンサ部

最大ピーク電流:12kA
(120kA対応可能:お問い合わせください)
最高周波数帯域(-3dB):10MHz
耐電圧:10kV
センサケーブル長:3m
センサ部 使用温度範囲:-40℃~+125℃

ロゴスキーコイル電流プローブご紹介動画


ロゴスキーコイル電流プローブと、通常のクランプ式プローブを比較してみました
