高品位に測定できるFET入力プローブ (PMK社製)
FETプローブ Sonic 4000 仕様
| 型式 / 品名 | Sonic 4000 / アクティブ・シングルエンドプローブ |
|---|---|
| 周波数帯域(-3dB) | DC ～ 4GHz |
| 減衰比 | 10：1 |
| 確度 | ±2%(プローブ単体) |
| 入力レンジ | ±8V |
| 最大入力電圧(CAT I) | 20V |
| 入力RC | 2MΩ // 0.6pF |
| 測定器側入力カップリング | 50Ω |
| ケーブル長 | 約1.3m |
| 標準価格(税別) | お問い合わせください |

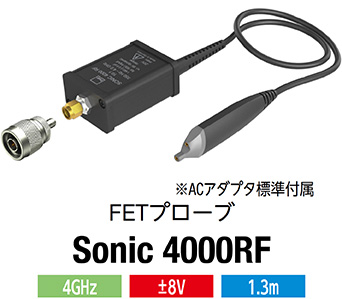

FETプローブ Sonic 4000RF 仕様
| 型式 / 品名 | Sonic 4000RF / アクティブ・シングルエンドプローブ |
|---|---|
| 周波数帯域(-3dB) | 220Hz ～ 4GHz |
| 減衰比 | 10：1 |
| 確度 | ±2%(プローブ単体) |
| 入力レンジ | ±8V |
| 最大入力電圧(CAT I) | ±60V(ESD protected) IEC 61000-4-2 Contact Discharge Lecel 2、IEC 61000-4-2 Air Discharge Lecel 3 |
| 入力RC | 2MΩ // 0.6pF |
| 測定器側入力カップリング | 50Ω |
| ケーブル長 | 約1.3m |
| 標準価格(税別) | お問い合わせください |
活用シーン
- 水晶発振器
- PLLシンセサイザ、高速デジタル回路
- シリアル通信
- ECU回路の信号観測
- 差動インタフェースのコモンモードノイズ測定など
- 高周波小信号アンプ
- スペクトラムアナライザと組み合わせた信号純度や歪み解析
- ネットワークアナライザを用いたアンプなどの入出力インピーダンス特性
- 周波数特性解析

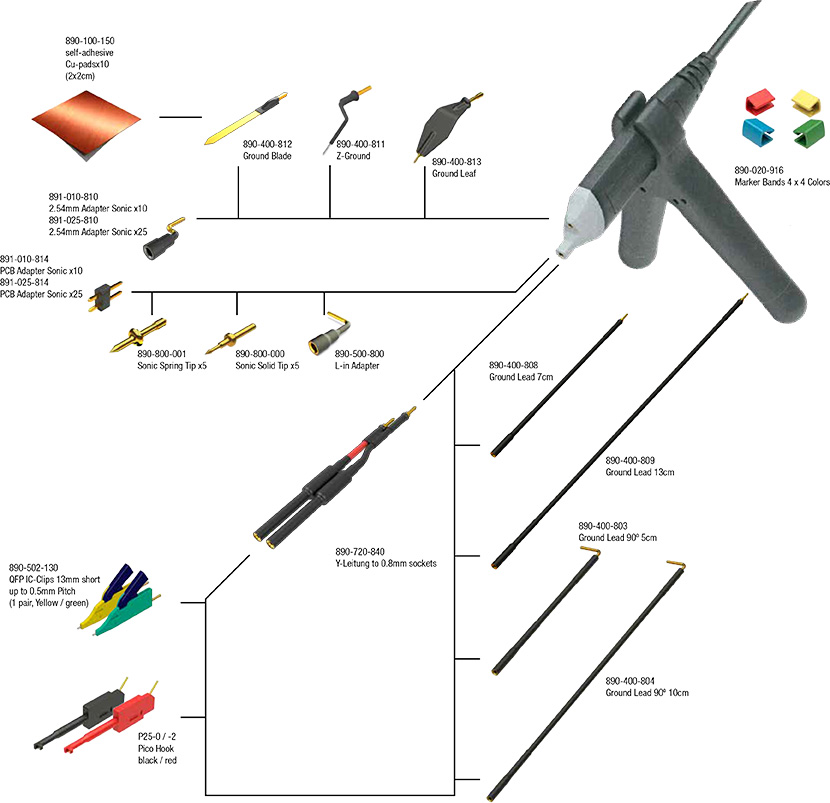

付属アクセサリ
