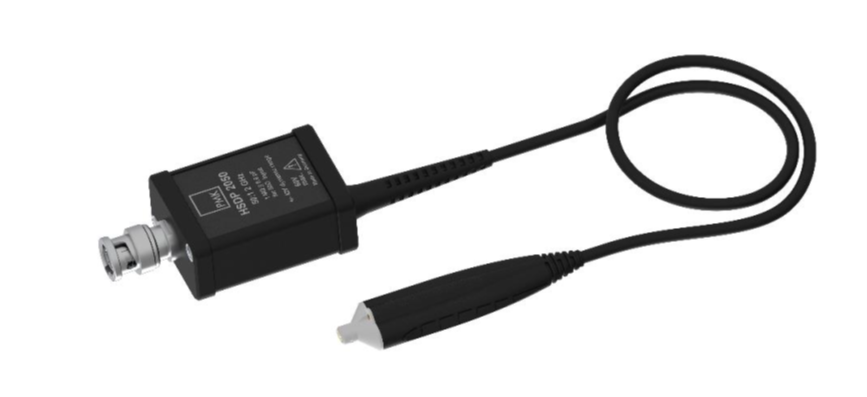

広帯域差動プローブ HSDPシリーズ(PMK社製)

HSDP シリーズは、周波数帯域 4GHz と広帯域ながら ±42V の広いダイナミックレンジを備えた広帯域差動プローブで、
高速差動インターフェース等、高周波数の差動信号の測定に最適です。
ユニバーサルBNC出力コネクタを持ち、50Ω入力インピーダンス、または1MΩ入力インピーダンスと50Ωフィードスルー終端を持つ各社のオシロスコープと互換性があり、あらゆるオシロスコープで利用できます。

　

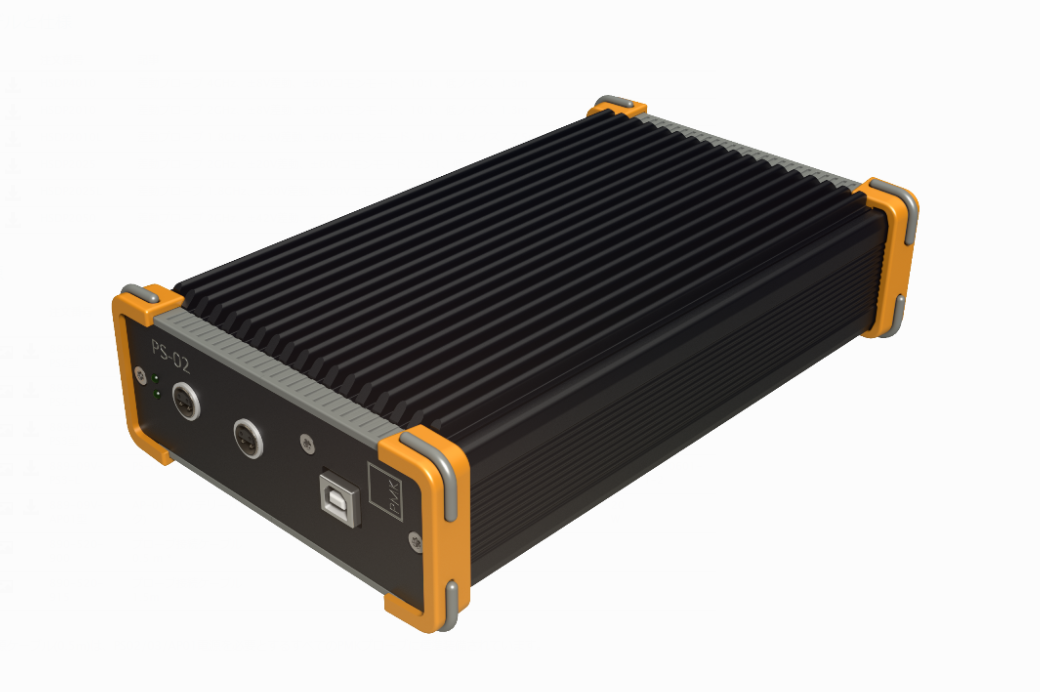

プローブ・コントロール・ボックス(別売)

※本体を使用する際はプローブ・コントロール・ボックスが必要です

　

本体への電源供給とUSBまたはオプションのイーサネットを介して本体をコントロールします。
コントロールソフトはプローブ・コントロール・ボックスにUSBメモリで同梱しています。

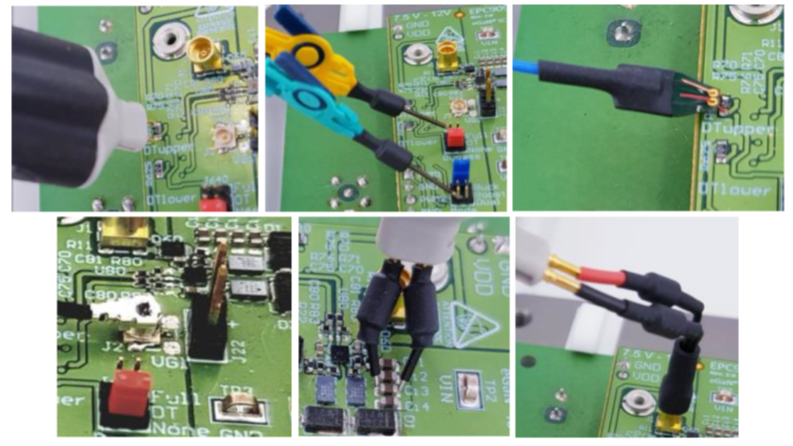

アクセサリ

納入範囲で○となっているアクセサリは、プローブに付属しています。

オーダー番号	アイテム	納入範囲	帯域幅	図
	差動プローブ HSDP シリーズモデル	○	variable
890-880-105	2フッター　黒	○	n/a
891-010-814	PCBアダプタ　10x	○	＞2.5GHz
890-800-001	スプリングチップ　ゴールドプレート　5x	○	＞2.5GHz
890-800-000	ソリッドチップ　ゴールドプレート　5x	○	＞2.5GHz
899-000-002	SMDテストクリップ(緑・黄)	○	＞0.6GHz
890-600-214	マイクロ同軸ケーブル付きソルダーイン・アダプタ・フレックスPCB	○	＞1.2GHz
890-720-8A6	Yリードアダプタ　0.8mmソケット-MMCXプラグ	○	＞1.5GHz
018-292-937	チップセーバー	○	＞2.2GHz
018-291-913	Z-Ground　1ペア	○	＞2GHz
018-291-914	アクティブプローブ　ベントチップ　1ペア	○	＞1.5GHz
890-720-001	899-000-002および890-500-001と共に使用するための0.8mmソケットへのYリード	○	n/a
890-600-215	アダプタUF.L　マイクロ同軸ケーブル付き	－	＞1.3GHz
890-720-002	Yリード-R～0.8mmソケット　マイクロSMDクリップ972-416-100と互換性あり	○	＞1.1GHz
890-500-001	QFP IC-クリップ ロング 1ペア(黒・赤)	○	＞0.6GHz
972-416-100	マイクロSMDクリップ	○	＞0.5GHz
890-010-912	マーカーバンド 4×4色	○	n/a
890-400-808	グランドリード 7cm	○	n/a
890-400-809	グランドリード 13cm	○	n/a
890-520-900	インターフェースケーブル(0.5m)	○	n/a
