基本的なシステム構成

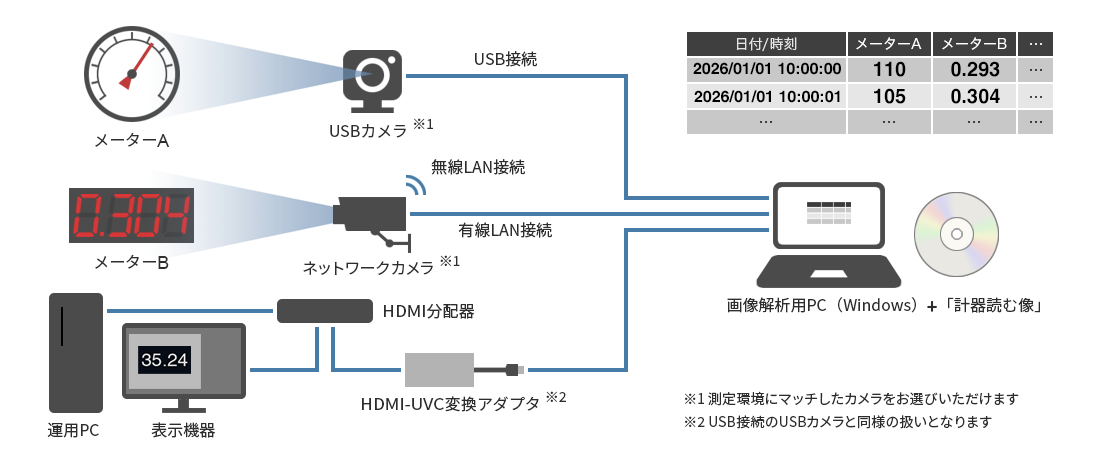

システム構成図

対象メーター

既設の各種メーターに、カメラを後付けするだけで、メーターの測定値を自動的に記録/管理できます。

アナログメーター
(円形：360°未満)
アナログメーター(円形:360°未満)
アナログメーター
(等間隔目盛)
アナログメーター(等間隔目盛)
アナログメーター
(不等間隔目盛)
アナログメーター(不等間隔目盛)
7セグメーター
(発光LED)
7セグメーター(発光LED)
7セグメーター
(液晶)
7セグメーター(液晶)
ドットメーター
（ドットフォント）
ドットメーター（ドットフォント）
ドットメーター
（PCフォント）
ドットメーター（PCフォント）
フロートメーター

フロートメーター
縁形メーター

アナログメーター(縁形)
ランプ型

ランプ型
回転式/ドラム式
メーター  NEW
回転型
  • 上記対象メーターでも数値化できない場合がありますので、事前の読み取りテストを推奨します。読み取れないメーターについてはご相談ください。

標準機能

①測定画像をデータ化

カメラで撮影した測定画像をもとに数値をデジタルデータ化

②複数メーター同時対応

カメラに写る複数メーターの同時読み取りが可能※1

③データ・画像の保存

数値データ（CSV）とメーター画像の同時保存/管理が可能

④タイマー測定

一定周期毎※1、または指定時刻に測定可能

⑤緊急時のメール発報

あらかじめ設定した「しきい値」を超えた場合にメール発報

⑥カメラの自動位置補正

振動などでカメラの位置がずれた時も、追従して読み取り可能

⑦画像のフォルダ分け

数値の読み取り結果に応じて、画像の出力先を振り分けます

⑧任意タイミング測定

マウスやキーボード操作で任意のタイミングでの測定が可能

オプション機能※2(外部連携)

①PLC連携機能

PLC（※3）最大４台へ測定値を含んだ情報を送信可能

②接点出力機能

読み取り結果に応じて接点出力信号を送信可能（※4）

③連携パイプライン

読み取った情報をUDPパケットで送信し外部アプリケーションとの連携可能（※5）

  1. 同時読み取りメーター数、読み取り周期は、PCスペックによって変化します。
  2. オプション機能は追加のソフトウェアが必要となります。「お問い合わせ」よりお問合わせください。
  3. 三菱電機：MELSEC Q/Lシリーズに対応
  4. CONTEC DIO -0808RN-USB（DIO機器）に対応
  5. 外部アプリケーションプログラムについてはお客様で開発となります。UDP通信が安定している環境でご使用ください。

システム仕様ほか

システム仕様

読み取り許容解像度
アナログ：
150×150[pix]以上（メーター外枠）
7セグ：
25×35[pix]以上（数字1桁）
読み取り許容角度
上下左右 30°
読み取り許容照度
アナログ：
10lx 以上
7セグ：
100lx 以上
画像形式
MotionJPEG（動画）
JPEG（スナップショット）
  • カメラ性能に依存するため、記載の内容は目安となります。

画像解析用PC推奨スペック

OS
Windows10/11 Pro (64bit)
CPU
第8世代 Intel CORE i5以上
メモリ
8GB 以上
画面解像度
1,280 × 1,024[pix]以上
USBポート空き
最低1ポート
ハードディスク
最低1Gバイト以上の空き
その他
ホイール付マウス、カーソルキー付キーボード

動作確認済みカメラ・HDMI-UVC変換アダプタ

種類
メーカー
型式
USBカメラ
メーカー
型式
Logicool
C922n , C920n , C615
ELECOM
UCAM-CW50ABWH
ネットワークカメラ
メーカー
型式
三菱電機
NC-9020 , NC-9600 , NC-9820
i-PRO
WV-S7130UX , WV-S7130WUX , WV-B51300-F3 , WV-B61300-ZY , WV-B61301-Z1 , WV-B61301-Z2 , WV-U2130LAUX 他
Panasonic
BB-SP104W , BB-ST165A , BB-SC384B , WV-S2110 , BB-SW175A 他
AXIS
P1214
HIKVISION
DS-2DE4A425IW-DE
I-O DATA
TS-WRLC , TS-WPTCAM , TS-WRLP
NSS
NIPD-2065CD , NIPV-2065CD , NRPD-2065MF , NIPB-2065BM , NRPB-2065F28
ASK TRADING
IPD-HU200AR
HDMI-UVC変換アダプタ
メーカー
型式
I-O DATA
GV-HUVC/E , GV-HUVC/S
サンワサプライ
USB-CVHDUVC1

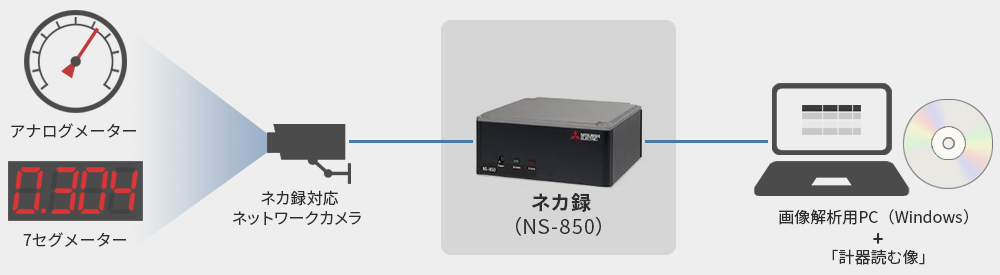

【構成例】「ネカ録※」を用いた構成

（※三菱電機インフォメーションネットワーク製）

システム構成例

ネカ録とは

三菱電機インフォメーションネットワーク社製のネットワークカメラ用録画・配信サーバーです。

主要カメラメーカー（三菱電機、SONY、TOA、AXIS、i-PRO、Panasonic、Canon、BOSCH、JVC、エルモ、SANYO、東芝）のネットワークカメラとの接続が可能です。

当該機器に接続カメラのうち、MotionJPEGに対応できるカメラであれば、計器読む像と連携可能です。

■ネカ録詳細
■ネカ録サポートカメラ

無償トライアル、カスタマイズの
ご相談も承っております。
まずはお気軽にご相談ください。

今すぐ問い合わせる
