シリーズ パルス数 シュミット
トリガ
インバータ
内蔵		 電源電圧
（DC）		 耐久性 軸材質 軸 クリック スイッチ
EC252B 050x 50 なし 3.3V 1,000,000 金属 単軸 あり なし
EC252E 050x 50 あり あり
EC252F 050x 50 二重軸 あり あり

資料

添付品（共通）

はんだ付け条件

ロータリーエンコーダEC252シリーズ一括

接続方式

コネクタなし（標準）

コネクタ付き

ハーネス付き

基板直結

EC252Bシリーズ

ロータリエンコーダ EC252B シリーズ
  1. 電源電圧3.3V対応
  2. 50パルス
  3. クリックあり、スイッチなし
  4. 接続方式が豊富、特注ハーネスも可能
  5. シュミットトリガインバータ内蔵

ロータリーエンコーダ部

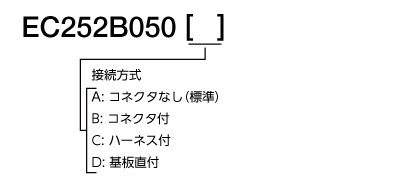

項目 EC252B 050A EC252B 050B EC252B 050C EC252B 050D
接続方式 コネクタなし（標準） コネクタ付き ハーネス付き 基板直結
電源電圧 DC3.3V ±5%
消費電流 30mA Max.
出力相 インクリメンタル
位相差 90º TYP.
出力波形 矩形波
分解能 50 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲 0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

詳細資料

ロータリースイッチ　EC252B シリーズ

EC252E/Fシリーズ

  1. 電源電圧3.3V対応
  2. 50パルス、クリックあり、スイッチあり
  3. 軸は1軸および2軸タイプが可能
  4. 接続方式が豊富、特注ハーネスも可能
  5. スイッチ出力は片側GND接続標準、独立出力も可能
  6. シュミットトリガインバータ内蔵

ロータリーエンコーダ部 1軸タイプ

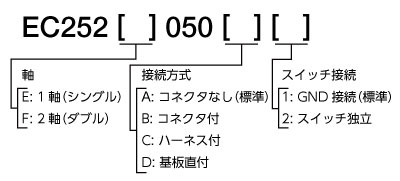

項目 EC252E [下記続き品番]
050A1 050B1 050C1 050D1 050A2 050A2 050A2 050A2
スイッチ
接続		 GND接続
（標準）		 ○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC3.3V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 50 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲 0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

ロータリーエンコーダ部 2軸タイプ

項目 EC252F [下記続き品番]
050A1 050B1 050C1 050D1 050A2 050A2 050A2 050A2
スイッチ
接続		 GND接続
（標準）		 ○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC3.3V ±5%
消費電流 30mA以下
出力相 インクリメンタル
位相差 90º TYP.
出力波形 矩形波
分解能 50 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲 0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

スイッチ部

定格 DC12V 50mA
接触抵抗 200mΩ Max.
絶縁抵抗 100MΩ Min.
耐電圧 AC250V 1分間
作動力 3～6N {306～612gf}
作動量 0.7±0.4mm
バウンス 10msec.
耐久性 1.000,000

詳細資料

ロータリースイッチ　EC252E/Fシリーズ
