カタログ 資料請求弾性波の振動測定

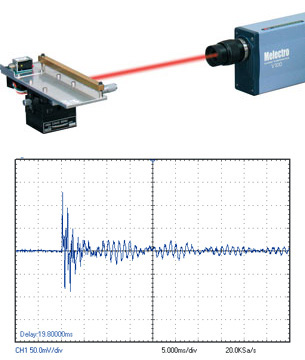

非破壊検査分野でよく用いられる弾性波の測定例です。左図では、被測定物に金属（黄銅）を使用しています。黄銅の端部をソレノイド式励振器を用いて励振し、黄銅を伝播してきた弾性波をレーザドップラ振動計で測定しています。測定ポイントを移動させて多点測定を行うことで、移動距離と遅れ時間より弾性波の伝播速度を測定したり、被測定物内部の状態を測定することにも用いられます。励振器について、打撃による直接的な方法の他、別途パルス式ＹＡＧレーザを使用することで、完全非接触で被測定物を励振することもできます。
水晶振動子（圧電素子）の振動測定

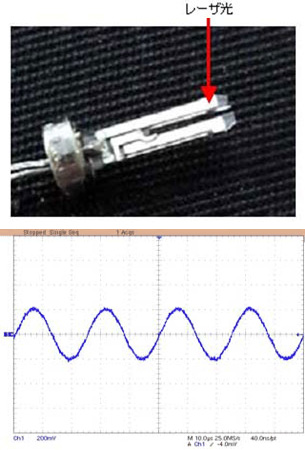

振動周波数40kHzタイプの水晶振動子（圧電素子）の電極部にレーザ光を照射し、ピンポイントで振動波形を測定。レーザドップラ振動計を使用することで、レーザ光の光軸方向の振動成分を、高い空間分解能で測定できます。写真１のレーザ照射ポイントで、速度4mm/s(0-peak)（＝変位16nm(0-peak)）の振動波形を測定。（グラフ参照）照射ポイントをスキャンさせることにより、振動分布の測定も可能です。
ハードディスクドライブ（ＨＤＤ）の振動測定

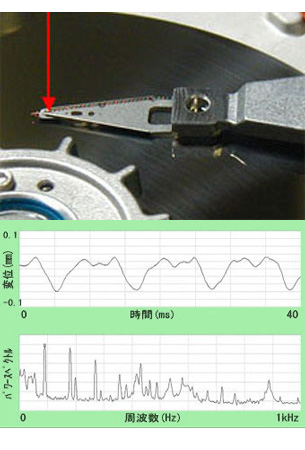

ハードディスクドライブ（HDD)のフライングヘッドの測定例です。ディスクが回転している時の測定を行いました。 測定結果の一例を示します。上段が振動変位、下段がFFTによるパワースペクトルです。モータの回転数(5,400rpm)を示す周波数(90Hz)のピークとその高調波を確認することが出来ます。

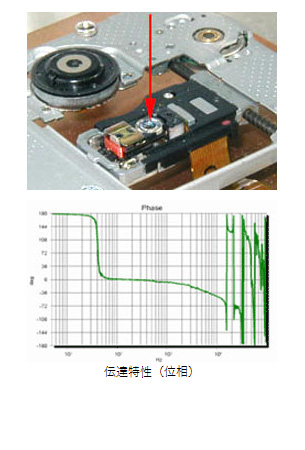

光ピックアップのサーボ解析
レンズの中心表面にレーザ光を照射し、光ピックアップのフォーカス方向（写真の上下方向）のサーボ特性を解析します。 光ピックアップのコントロールには、FFTの信号出力を利用し、100kHzまでの広帯域の解析を行いました。
