デジタル・マルチメータ
VOAC7523H / 7522H / 7520H / 7521H



● 表示桁数 5½桁
● アイソレート2チャンネル入力 (VOAC7523H / VOAC7520Hのみ)
● デュアルファンクション・デュアル表示
● DCV最高分解能0.1µV
● 4端子抵抗測定 (VOAC7522H / VOAC7521Hのみ)
● DC、AC、(DC+AC) 10Aレンジ


VOAC752xHシリースカタログ

VOAC7523H

アイソレート2チャンネル入力 (VOAC7523H / 7520Hのみ)

VOAC7523H/VOAC7520Hは、独立した2系統の電圧測定が可能です。これにより、回路内の2つの電位差や入力電圧と出力電圧の測定が1台で行えます。
右図は接続例です。

CH-B測定

デュアルファンクション・デュアル表示

従来の測定器は異なる測定を行うために入力ケーブルを外してファンクションを切り替えなければなりませんでした。
VOAC752xHシリーズは、複数台必要であった測定を1台で行うことができ、測定作業をより効率的なものにしました。
例えば消費電力(皮相電力 VA)を測定したいときには、電圧と電流を1台で測定し演算することにより、リアルタイムで電力が測定できます。
※表示部の単位(V、A、Hz)は実機では表示されません。表示部の左側のデータの単位は該当する「FUNCTION」キーが点灯表示されます。右側のデータの単位(V、A、Ω/AC、dBm)については、表示部右上部分の「SUB DISP UNITS」部にLED点灯表示されます。詳細は「仕様」ページをご覧ください。

最大表示 509999

VOAC752xHシリーズは表示桁数は変わりません。
1V測ると1.00000V
5V測ると5.00000V

3種類のインタフェース

標準インタフェースはRS-232です。オプションでLAN (Ethernet 10BASE-T) またはGP-IBが選択できます。

最大3,000時間の長時間インターバル測定

10m秒~3,600秒まで設定可能なインターバル測定と、最大3,000個のタイムスタンプ付きのデータ保存機能を併用することにより、30秒から3,000時間までの測定ができます。


リモートサンプルプログラムはこちら

画面例

真の実効値測定

真の実効値AC電圧、AC電流測定ができます。直流分を含めた実効値も測定可能です。

多彩な演算機能

デシベル演算(dBm、dBµ)、スケーリング演算(SCLE)、移動平均(AVG)、差分演算(REL)、統計演算(MAX、MIN、X、σ)、

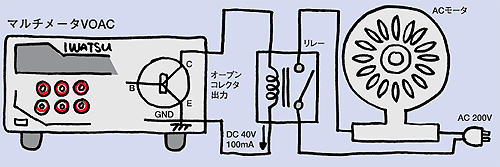

比較演算(COMP)、デュアルファンクション間の四則演算ができます。

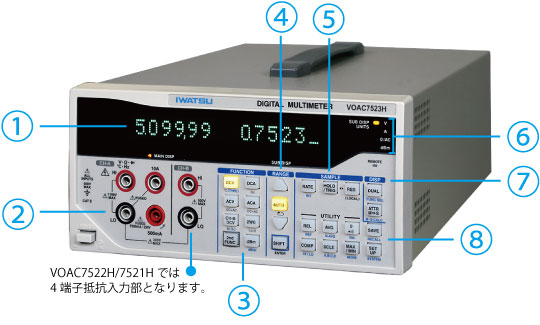

前面パネル

前面パネル写真

1.見やすい蛍光表示管

シングル表示のときは測定値とその属性情報(タイムスタンプ、ファンクション、レンジ)を表示をし、デュアル表示のときは左右異なる機能の測定値を表示します。上の写真は2つのDCVをデュアル表示している場合です。シングル表示の場合は右図のように表示することも可能です。

シングル表示例

2.信号入力部

VOAC7523H / VOAC7520Hは電圧、抵抗、温度、周波数の共通入力部と0.5A、10Aの電流入力部、CH-B測定入力部となります。
VOAC7522H / VOAC7521Hでは、CH-B測定入力部が4端子抵抗測定入力部となります。

3.FUNCTIONエリア

測定項目の選択ができます。
現在測定中のファンクションに対応するボタンが点灯します。

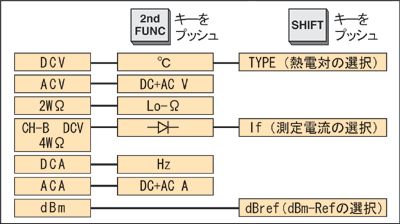

測定項目の選択方法(キー操作説明)

4.RANGEエリア

測定レンジの選択ができます。
AUTOレンジの場合、入力信号に応じた最適レンジで測定します。

5.SAMPLEエリア

測定サンプルレートの選択、測定値の保持およびシングル測定ができます。

6.SUB DISP UNITSエリア

デュアル表示時のサブ側(右側)の単位を、LEDの点灯で表示します。

7.DISPエリア

シングル表示測定とデュアル表示測定の切り替えや、メイン/サブファンクションの切り替えを行います。

8.UTILITYエリア

演算項目の選択、測定データやパネル設定の保存・読み出し、システム設定ができます。

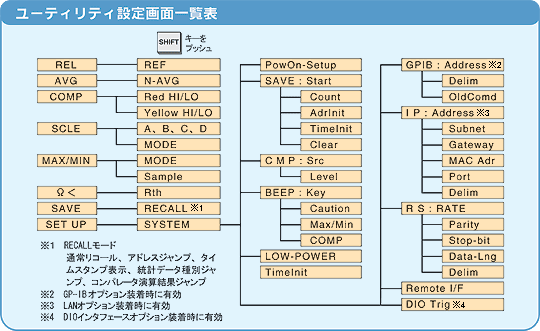

ユーティリティ設定画面一覧表

設定項目 内容説明
REF 基準値設定(任意の数値)
AVG 平均化回数設定(2~255)
COMP コンパレータ演算の比較値設定(上限値、下限値の設定)
SCLE スケーリング演算 (X- A) × B / C、D / X で任意の数値設定
MAX / MIN 統計演算モードの設定(指定サンプル数内における最大、最小、平均、標準偏差を演算します)
また、連続(CONT)演算では、測定期間中の最大値、最小値のピーク・ホールドを行います。
Ω < 導通テストのスレッショルド演算(抵抗値測定と同時に導通テストができます)

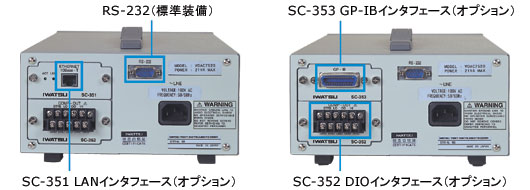

背面パネル

背面パネル写真
※SC-351とSC-353は同時装着できません。
