シリーズ パルス数 シュミット
トリガ
インバータ
内蔵		 電源電圧
（DC）		 耐久性 軸材質 軸 クリック スイッチ
EC207B 025x 25 なし 5V 1,000,000 プラスチック 単軸 あり なし
EC207E 025x 25 あり あり

資料

添付品（共通）

はんだ付け条件

ロータリーエンコーダEC207シリーズ一括

接続方式

コネクタなし（標準）

コネクタ付き

ハーネス付き

基板直結

EC207B シリーズ（プラスチック製）

ロータリエンコーダ EC207B シリーズ
  1. 静電対策に有利なプラスチック製
  2. 25パルス、クリックあり、スイッチなし
  3. 接続方式が豊富、特注ハーネスも可能
  4. シュミットトリガインバータ内蔵

ロータリーエンコーダ部

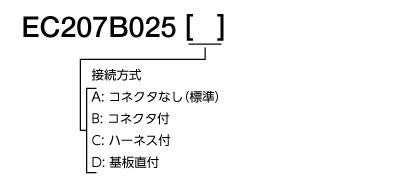

項目 EC207B 025A EC207B 025B EC207B 025C EC207B 025D
接続方式 コネクタなし（標準） コネクタ付き ハーネス付き 基板直結
電源電圧 DC5V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲 0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

詳細資料

ロータリースイッチ　EC207B シリーズ

EC207Eシリーズ（プラスチック製）

ロータリエンコーダ EC207E シリーズ
  1. 静電対策に有利なプラスチック製
  2. 25パルス、クリックあり、スイッチあり
  3. 接続方式が豊富、特注ハーネスも可能
  4. スイッチ出力は片側GND接続標準、独立出力も可能
  5. シュミットトリガインバータ内蔵

ロータリーエンコーダ部

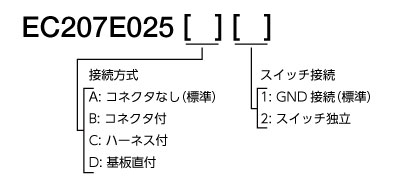

項目 EC207E [下記続き品番]
025A1 025B1 025C1 025D1 025A2 025A2 025A2 025A2
スイッチ
接続 		GND接続
（標準） 		○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC5V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲 0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

スイッチ部

定格 DC12V 50mA
接触抵抗 200mΩ Max.
絶縁抵抗 100MΩ Min.
耐電圧 AC250V 1分間
作動力 3～6N {306～612gf}
作動量 0.7±0.4mm
バウンス 10msec.
耐久性 1.000,000

詳細資料

ロータリースイッチ　EC207Eシリーズ
