シリーズ パルス数 シュミット
トリガ
インバータ
内蔵		 電源電圧
（DC）		 耐久性 軸材質 軸 クリック スイッチ
EC208B 025x 25 あり 3.3V 1,000,000 金属 単軸 あり なし
EC208E 025x 25 あり あり
EC208F 025x 25 二重軸 あり あり

資料

添付品（共通）

はんだ付け条件

ロータリエンコーダEC208シリーズ一括

接続方式

コネクタなし（標準）

コネクタ付き

ハーネス付き

基板直結

EC208Bシリーズ

ロータリエンコーダ EC208B シリーズ
  1. 電源電圧3.3V対応
  2. 25パルス、クリックあり、スイッチなし
  3. 接続方式が豊富、特注ハーネスも可能
  4. シュミットトリガインバータ内蔵

ロータリエンコーダ部

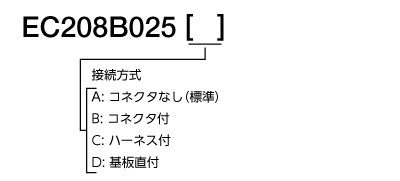

項目 EC208B 025A EC208B 025B EC208B 025C EC208B 025D
接続方式 コネクタなし（標準） コネクタ付き ハーネス付き 基板直結
電源電圧 DC3.3V ±5%
消費電流 30mA Max.
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲  0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

詳細資料

ロータリスイッチ　EC208B シリーズ

EC208E/Fシリーズ

ロータリエンコーダ EC208E シリーズ

EC208E
シリーズ

ロータリエンコーダ EC208F シリーズ

EC208F
シリーズ

  1. 電源電圧3.3V対応
  2. 25パルス、クリックあり、スイッチあり
  3. 軸は1軸および2軸タイプが可能
  4. 接続方式が豊富、特注ハーネスも可能
  5. スイッチ出力は片側GND接続標準、独立出力も可能
  6. シュミットトリガインバータ内蔵

ロータリエンコーダ部 1軸タイプ

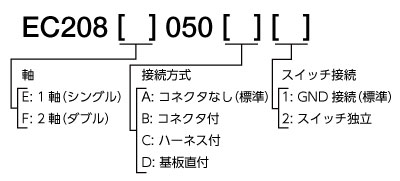

項目 EC208E [下記品番]
025A1 025B1 025C1 025D1 025A2 025B2 025C2 025D2
スイッチ
接続		 GND接続
（標準）		 ○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC3.3V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲  0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

ロータリエンコーダ部 2軸タイプ

項目 EC208F [下記品番]
025A1 025B1 025C1 025D1 025A2 025B2 025C2 025D2
スイッチ
接続		 GND接続
（標準）		 ○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC3.3V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲  0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

スイッチ部

定格 DC12V 50mA
接触抵抗 200mΩ Max.
絶縁抵抗 100MΩ Min.
耐電圧 AC250V 1分間
作動力 3～6N {306～612gf}
作動量 0.7±0.4mm
バウンス 10msec.
耐久性 1,000,000

詳細資料

ロータリスイッチ　EC208E/Fシリーズ
