本装置は最大250V/10Aの位相の合った電圧パルスと電流パルスを同時 に発生することができるので、 インバータ計測などに使用する高電圧プ ローブや大電流プローブのスキュー（遅延時間）補正に最適です。

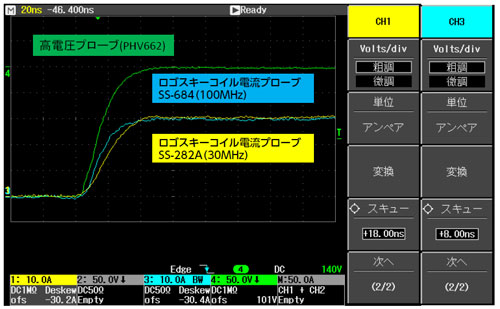

■電圧プローブと電流プローブのスキュー（遅延時間）を正確に補正するこ とで、高精度な電力測定を行うことができます。 ※スキュー（遅延時間）補正は、オシロスコープなどのデスキュー機能などを使用します。

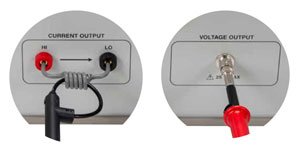

外観

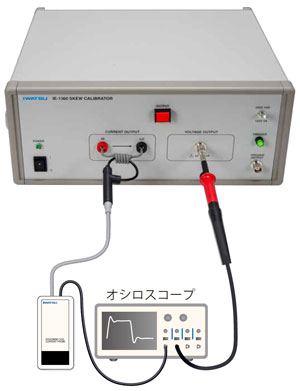

使用例
仕様
| 項目 | 内容 | ||
|---|---|---|---|

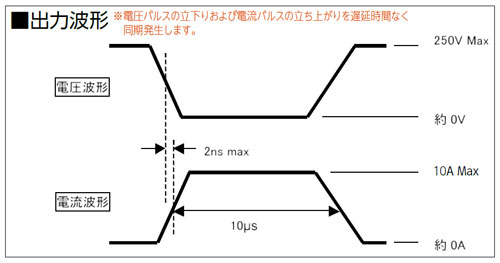

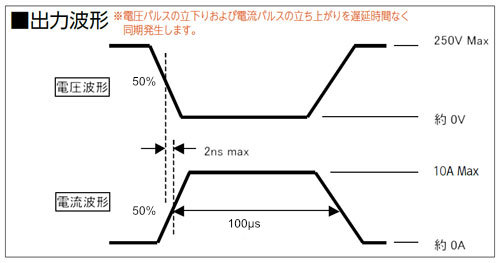

| 出力波形 | パルス幅約100μs の単発パルス | ||
| 電圧出力 | 電圧 | 250V | 125V |
| 振幅確度 | ± 5% | ||
| 出力抵抗 | 約25Ω | ||
| 最大負荷 | 100kΩ 以上//12pF 以下 | ||
| 出力端子 | BNC コネクタ | ||
| 電流出力 | 電流 | 10A | 5A |
| 振幅確度 | ± 5% | ||

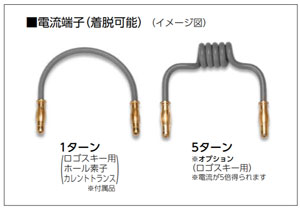

| 出力端子 | 4mm バナナジャック × 2（専用出力コンタクトブリッジを付属） | ||
| ドループ | 1% / μs 以下 | ||
| 波形・位相 | Tr 10 - 90 %( 電流 ) | 25ns以下 | 20ns以下 |
| Tf 90 - 10 %( 電圧 ) | |||
| 遅延時間差 | ± 2ns | ± 1.5ns | |
| 備考 | ※電流の立ち上がり部、電圧の立ち下がり部のみ保証値 ※付属のコンタクトブリッジ使用の場合 |
||
| パルス発生 | トリガ | トリガボタン押下または外部トリガ入力端子ショートにより 1 パルス発生 | |
| 出力間隔 | 1 秒以上 | ||
| トリガ出力 | トリガ出力 4 to 0V （立ち下がりエッジ） | ||
| 電源 | AC100V 20VA以下 | ||
| 性能保証温度範囲 | +10ºC ～ +35ºC | ||
| 外形寸法（mm） | 320W × 132.5H × 280L | ||
