最大差動入力電圧±4000V、周波数帯域300MHz以上の
高電圧差動プローブ

SiC技術を採用した高速高電圧スイッチングデバイスやIGBT、サイリスタ、高速スイッチングHVダ イオードなどのダブルパルステストなど、ワイドバンドギャップパワーエレクトロニクス設計の需要が高まる中で、クラ ス最高のプローブ・ソリューションを提供します。

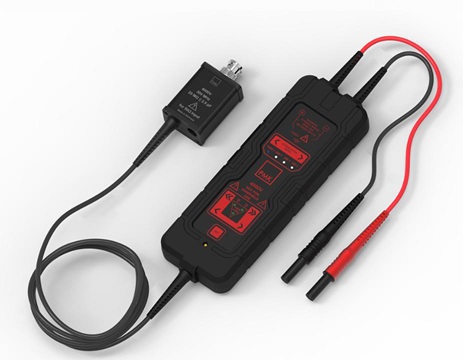

高電圧差動プローブ HVDP4k
  • 差動電圧／コモンモード電圧：±400 V、±800 V、±2000 V、±4000 V（減衰比により異なります）
  • 減衰比：100:1、200:1、500:1、1000:1
  • 帯域：300 MHz（-3 dB）
  • 標準価格：￥1,360,000 ～（税別）
カタログ(和文)
修理・校正
お問い合わせ

電源ユニット／プローブ･コントロール･ボックス（別売)

※本体を使用する際には、必ず電源ユニット／プローブ･コントロール･ボックスが必要です。


本体への電源供給とUSBまたはオプションのEthernetを介して本体をコントロールします。
コントロールソフトはプローブ･コントロール･ボックスにUSBメモリで同梱しています。

電気的仕様

各電気的仕様1は（*）で注釈が無い限り代表値です。

項目 仕様
モデル HVDP4kV
減衰比*（≦ ±1%） 1000:1, 500:1, 200:1, 100:1
帯域*（-3dB, 小信号） ≦ 300MHz
立ち上がり時間（10% - 90%、大信号） 1000:1, 500:1 1.0ns
200:1, 100:1 1.1ns
最大定格入力電圧2
測定カテゴリなし 4000Vrms + 4000V 過渡過電圧
測定カテゴリ 適用なし
汚染度 2
最大差動入力電圧 1000:1 ±4000V
500:1 ±2000V
200:1 ±800V
100:1 ±400V
コモンモード電圧 ±4000 Vpeak（2800 Vrms）
DCゲイン確度3 ± 1.5%
伝搬遅延（±0.5ns） 12ns
ノイズレベル（AC rms、入力比）
30MHz帯域 400V：0.11 Vrms, 800V：0.11 Vrms, 2000V：0.13 Vrms, 4000V：0.14 Vrms
全帯域 400V：6.2 Vrms, 800V：5.2 Vrms, 2000V：1.2 Vrms, 4000V：0.63 Vrms
入力インピーダンス4
各入力－グランド間 10MΩ // < 5 pF
差動入力 20MΩ // < 2.5 pF
コモンモード除去比（CMRR） DC：>70dB, 100kHz：>60dB
1MHz：>60dB, 3.2MHz：>60dB
10MHz：>50dB, 50MHz：>40dB
100MHz：>30dB, 300MHz：>25dB
1 プローブコントロールユニットPS-02を使用し、雰囲気温度+23℃の場合
2 定格はIEC61010-031に準拠した管理された環境における基本絶縁に基づいています
3 入力電圧 >25%
4 入力リードを含む。測定周波数1MHz。ケーブル線は平行

※詳細については、カタログ・データシートをご覧ください。

本体および標準付属品

　
品番 仕様 写真
HVDP4kV 4kV 差動プローブ本体
891-102-EMC EMCノイズ低減キット
ダブルパルスなどの高レベル干渉がある環境で使用
（フェライト３個、取り外し用キー）
890-520-000 プローブコントロールユニット接続ケーブル（0.5 m）
30 V AC / 60 V DC ※1.5m 品はオプションになります。
890-880-103 プローブチップアダプタ 4mm – 0.8mm
（黒2個入り、スペアパーツ）
890-808-105 2-Footer（バイポッド）（2 個付属）
890-880-102 精密スプリングチップ（4 個入り）
890-880-101 0.64 mm コンタクトピン（10 個入り）
890-880-110 スペードターミナル30 V AC / 60 V DC
（幅狭、赤／黒ペア）
890-880-107 スペードターミナル30 V AC / 60 V DC
（幅広、赤／黒ペア）
取扱説明書
工場出荷時校正証明書

プローブコントロールユニットPS-02（-L）またはPS-03（-L）が別途必要です。

オーダーインフォメーション

Step1
プローブの選択 Step2
追加アクセサリの選択 Step3
プローブポジショナシステムの選択 Step4
プローブコントロールユニットの選択(専用電源)

 Step1：プローブの選択

　　　　　
品番 仕様
HVDP4kV 高電圧差動プローブ 4,000V, > 300MHz
４種の減衰比を設定可能（1000:1, 500:1, 200:1, 100:1）
　　　

 Step2：追加アクセサリの選択

　　
品番 仕様 写真
016-397-049 キャリーケース（黒）
890-880-106 ミニスプリングチッププローブ 4 mm 600 V CATⅡ （赤／黒ペア）
890-808-105 2-Footer（バイポッド）
4mm-SMA-M 4 mm セーフティバナナソケット – SMA プラグアダプタ
高周波測定用、500 V DC+ACpeak、1000 Vpeak パルス
4mm-SMA-F 4 mm セーフティバナナソケット – SMA プラグアダプタ
高周波測定用、500 V DC+ACpeak、1000 Vpeak パルス
4mm-MMCX-M 4 mm セーフティバナナソケット – MMCX プラグアダプタ
高周波測定用、250 V DC+ACpeak、500 Vpeak パルス
4mm-MMCX-F 4 mm セーフティバナナソケット – MMCX プラグアダプタ
高周波測定用、250 V DC+ACpeak、500 Vpeak パルス
4mm-BNC-M 4 mm セーフティバナナソケット – BNC プラグアダプタ
高周波測定用、750 V DC+ACpeak、1500 Vpeak パルス
4mm-BNC-F 4 mm セーフティバナナソケット – BNC プラグアダプタ
高周波測定用、750 V DC+ACpeak、1500 Vpeak パルス
4mm-WSQ-5.08 4 mm セーフティバナナソケット – 5.08mm スクウェアピンアダプタ
高周波測定用、750 V DC+ACpeak、1500 Vpeak パルス
890-880-115 クランプ フックタイプ（赤／黒ペア） 1000 V CATⅡ
890-880-114 クランプ ワニ口タイプ（赤／黒ペア） 1000 V CATⅡ
890-880-113 クランプ 回転ワニ口タイプ（赤／黒ペア） 1000 V CATⅡ
890-880-108 大型ワニ口クリップ（赤／黒ペア） 1000 V CATⅢ
890-880-111 小型ワニ口クリップ（赤／黒ペア） 600 V CATⅢ
890-880-112 4 mm レールクリップコネクタ（赤／黒ペア） 600 V CATⅢ
890-880-116 4 mm カプラ メス-メス（赤） 30 V AC / 60 V DC
890-880-109 4 mm マグネットコネクタ（赤／黒ペア） 30 V AC / 60 V DC
D010031 50 Ω BNC フィードスルー終端
1 MΩ入力のオシロスコープ用、>500 MHz
890-880-103 プローブチップアダプタ 4 mm – 0.8 mm
（黒 2 個入り、スペアパーツ）
890-880-102 精密スプリングチップ（4 個入り、スペアパーツ）
890-880-101 0.64 mm コンタクトピン（10 個入り、スペアパーツ）
890-880-110 スペードターミナル30 V AC / 60 V DC
（幅狭、赤／黒ペア、スペアパーツ）
890-880-107 スペードターミナル30 V AC / 60 V DC
（幅広、赤／黒ペア、スペアパーツ）

 Step3：プローブポジショナシステムの選択

　　　　　
品番 仕様 写真
893-350-010 スチールベース付き3D ポジショナ
（200 mm 3D アーム、ツインホルダー付き）
スプリングチップを使用する際の高信頼性位置決めに最適
893-350-015 スチールベース付き3D ポジショナ
（200 mm 3D アーム、プローブホルダー付き）
893-350-014 スチールベース付き3D ポジショナ
（200 mm 3D アーム＋プローブホルダー、130 mm 3D アーム＋ツインホルダー付き）
BumbleBee®・4kV 差動プローブで、スプリングチップを使用する際の高信頼性位置決めに最適
893-350-013 BumbleBee®・4kV 差動プローブ用プローブヘッドホルダー（スペアパーツ）
PCB・プローブ用ポジショニングシステムSKID と組合せて使用
890-880-104 ツインホルダーM6（スペアパーツ）
PCB・プローブ用ポジショニングシステムSKID と組合せて使用

 Step4：プローブコントロールユニットの選択(専用電源)

 ※本プローブを使用するには、PS-02、PS-03のいずれかが必要です。

　　　　　
品番 仕様
889-09V-PS2 PS-02 (2 チャンネル、リモート用USB インタフェース付)
889-09V-PS2-L PS-02-L (2 チャンネル、リモート用LAN およびUSB インタフェース付)
889-09V-PS3 PS-03 (4 チャンネル、リモート用USB インタフェース付)
889-09V-PS3-L PS-03-L (4 チャンネル、リモート用LAN およびUSB インタフェース付き)
889-09V-AP01 AP-01 (バッテリーパック、1 チャンネル、リモートなし)
890-520-915 プローブコントロールユニット接続ケーブル (1.5 m)
