VDシリーズ

PVMシリーズ

PVM-12HF

VDシリーズ

VDシリーズ
最大電圧:DC400kV / パルス電圧550kV

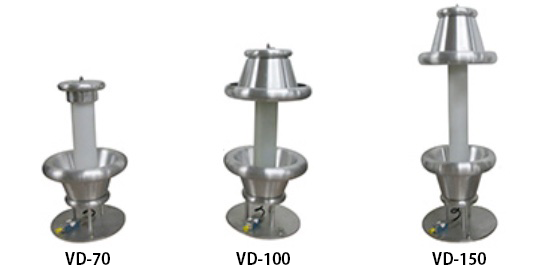

VD60、VD100、VD150
項目 VD-70 VD-100 VD-150 VD-200 VD-300 VD-400
最大入力電圧 DC 70kV 100kV 150kV 200kV 300kV 400kV
パルス電圧 115kV 160kV 230kV 300kV 420kV 550kV
最大周波数範囲 25MHz 20MHz 16MHz 12MHz 8MHz
ケーブル長 約9m
確度 DC <0.1% <0.2%
10Hz 〜 1MHz <1.0% <2.0% <2.5% <3.0%
>1MHz <3.0% <4.0%
入力抵抗 800MΩ 1,600MΩ 2,000MΩ 2,800MΩ 4,500MΩ 7,000MΩ
入力容量 約24pF 約25pF 約27pF 約24pF 約20pF 約16pF
プローブ高さ 約50cm 約60cm 約75cm 約88cm 約135cm 約180cm
プローブ本体直径 約28cm 約29cm 約50cm 約61cm
台座直径 約25cm 約30cm 約50cm 約76cm(四角形の台座)
減衰比 10,000:1

PVMシリーズ

PVMシリーズ
最大DC電圧:100kV
最大パルス電圧:150kV

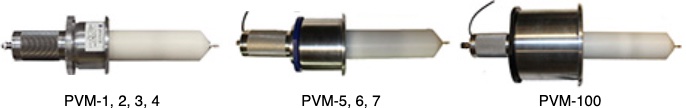

PVM-5、PVM-12、PVM-11
項目 PVM-1 PVM-2 PVM-3 PVM-4 PVM-5 PVM-6 PVM-7 PVM-100 PVM-12
最大入力電圧 DC 40kV 60kV 100kV 25kV
パルス電圧 60kV 100kV 150kV 30kV
周波数帯域(-3dB)
DC ~ (1,000:1)
120MHz 110MHz 140MHz 120MHz 110MHz 140MHz 100MHz 110MHz
周波数帯域(-3dB)
DC ~ (2,000:1)
90MHz 80MHz 100MHz 90MHz 80MHz 100MHz 100MHz
周波数帯域(-3dB)
DC ~ (10,000:1)
25MHz
確度 DC 〜 2Hz <0.15%
2Hz 〜 200Hz <1.0% <2.0% <1.5% <1.0% <1.5%
200Hz 〜 5MHz <1.5% <3.0% <2.0% <1.5% <2.0%
>5MHz <5.0% <6.0% <4.0% <5.0% <4.0% <5.0% <7.0% <4.0%
入力抵抗
入力容量
400MΩ
13pF
400MΩ
10pF
400MΩ
8pF
400MΩ
12pF
400MΩ
8pF
600MΩ
15pF
300MΩ
7pF
ケーブル長 約4.5m 約9m 約30m 約4.5m 約9m 約4.5m
減衰比 1,000:1 10,000:1 1,000:1 2,000:1 1,000:1
プローブ長 約44cm 約47cm 約57cm 約23cm

PVM-12HF

項目 PVM-12HF
外観 PVM-12HF
減衰比 1,000:1
ケーブル長 約4.5m
入力容量 8pF
周波数帯域(プローブ単体) 13.56MHz信号専用(DCは測定できません)
最大入力電圧 7kV peak
