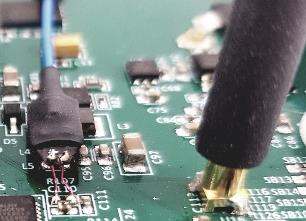

MMCXコネクタによる信号抽出は、最高の信号忠実度で再現性のある測定を行うために使われています。
最高周波数1GHzの帯域幅と±42Vの入力電圧に対応した様々なモデルがあるMMCXプローブシリーズは、
テスト、デバッグ、設計検証のための最新かつ理想的な解決法です。
従来のパッシブプローブはグランドリードが長く、グランドループの原因となる高インダクタンスを持ちますが、
コンパクトなMMCXプローブシリーズは、静電容量4pF未満で、非常に低い容量性負荷を提供します。
最高周波数1GHz / ±42Vpeak / 30Vrms / 60V DC
電気的仕様
| 最大電圧レンジ(モデル) | MMCX-P0725 | MMCX-P0610 | MMCX-A1025 *1 |
|---|---|---|---|
| 減衰比(±2% DC) | 25:1 | 10:1 | 25:1 |
| 周波数帯域(-3dB) (小信号) | ＞700MHz | ＞600MHz | ＞1GHz |
| 立ち上がり時間 (10～90%) (小信号) |
＜570ps | ＜630ps | ＜425ps |
| 入力インピーダンス | 14.9MΩ // 4pF | 10MΩ // 8pF | 19.5MΩ // 4pF |
| ノイズ(入力値換算値) | n/a | TBD | |
| 伝搬遅延 | ＜5ns | ＜6ns | |
| 入力容量補償範囲 | 7pF～20pF | n/a | |
| プローブ形式 | パッシブタイプ | アクティブタイプ | |
| 測定器側終端抵抗 | 1MΩ | 50Ω | |
| 最大入力電圧 | ±42Vpeak 30Vrms ±60V DC | ||
*1 別途プローブ・コントロール・ボックスが必要です
機械的仕様
| 重さ(プローブ本体のみ) | 45g (パッシブタイプ) ／ TBD (アクティブタイプ) | ||
|---|---|---|---|
| ケーブル長 | 1.2m | ||
| 先端コネクタ | MMCX(プラグ) | ||
| 出力コネクタ | BNC(プラグ) | ||
環境的仕様
| 高度 | 動作時 | ～2,000m |
|---|---|---|
| 非動作時 | ～15,000m | |
| 温度範囲 | 動作時 | -40℃～+60℃ |
| 非動作時 | -40℃～+71℃ | |
| 最大湿度範囲 | 動作時 | 相対湿度80%(+31℃以下) ～40%(+45℃) 結露なきこと |
| 非動作時 | 相対湿度95%(+40℃以下) |
各種資料
| 項目 | ファイル名 |
|---|---|
| データシート | MMCXプローブシリーズ・データシート（英文） |
| マニュアル | MMCXプローブシリーズ・マニュアル（英文） |
標準付属品
| オーダー番号 | 概要 | 図 |
|---|---|---|
| MMCXプローブ |  |
|
| アダプタ MMCX | 2x 0.025インチ(0.635mm) ソケット -40℃～+125℃ |  |
| P25-2 | Pico Hook(赤) |  |
| P25-0 | Pico Hook(黒) |  |
| － | MMCX リムーバブルツール | |
| － | 取扱説明書 | |
| － | 校正証明書(アクティブプローブ本体のみ) |
オーダーインフォメーション
| オーダー番号 | 概要 |
|---|---|
| MMCX-P0725 | MMCX入力パッシブプローブ 700MHz 42Vpeak 25:1 ケーブル長1.2m(校正書類付属なし) |
| MMCX-P0610 | MMCX入力パッシブプローブ 600MHz 42Vpeak 10:1 ケーブル長1.2m(校正書類付属なし) |
| MMCX-P0610RO | MMCX入力パッシブプローブ 600MHz 42Vpeak 10:1 ケーブル長1.2m(校正書類付属なし) リードアウト機能付き |
| MMCX-A1025 | MMCX入力アクティブプローブ 1GHz 42Vpeak 25:1 ケーブル長1.2m(校正書類付属なし) 別途プローブ・コントロール・ボックスが必要 |
オプション＆アクセサリ
| オーダー番号 | 概要 | 図 |
|---|---|---|
| FF-SQ-MMCX5 | 5xMMCX→2x0.025インチ(0.635mm)ソケット変換リード -40℃～+125℃(シングルアダプタ同梱) |
 |
| FF-HTSPAD-MMCX3 | 3xMMCX ソルダーインケーブルアダプタ HT 50ΩRF マイクロ同軸～フレックスはんだ取り付けパッド変換リード -40℃～+155℃ |
 |
| FF-HTS-MMCX2 | 2xMMCX はんだ付けケーブル アダプタ HT MMCXソケットと50ΩRF マイクロ同軸ケーブルおよびオープンエンド -40℃～+155℃ |
 |
| FF-UFL-MMCX2 | 2xMMCX ケーブル アダプタ MMCXソケットと50ΩRF マイクロ同軸ケーブル→UF.Lプラグ変換 -40℃～+125℃ |
 |
| FF-2XR-MMCX | MMCX→2xXR 変換ミニフック |  |
| 972-416-100 | SMD用 FF-SQ-MMCX5用 二極テストクリップ |  |
| P25-2 | Pico Hook(赤) FF-SQ-MMCX5(同梱品)と組み合わせて使用 | |
| P25-0 | Pico Hook(黒) FF-SQ-MMCX5(同梱品)と組み合わせて使用 | |
| 899-000-002 | SMDテストグラバー 1ペア(緑・黄) 周波数帯域＞600MHz |  |
| D010031 | 1MΩ入力オシロスコープ用50Ω終端樹 周波数帯域＞500MHz |  |
| － | MMCX リムーバーツール |
プローブ・コントロール・ボックス
| オーダー番号 | 型式 | 概要 |
|---|---|---|
| 889-24V-INT | PS-01 | ウォールプラグ・コントロール・ボックス リモート機能なし |
| 889-09V-PS2 | PS-02 | 2ch USBインターフェースにてリモート機能あり |
| 889-09V-PS2-L | PS-02-L | 2ch USB/LANインターフェースにてリモート機能あり |
| 889-09V-PS3 | PS-03 | 4ch USBインターフェースにてリモート機能あり |
| 889-09V-PS3-L | PS-03-L | 4ch USB/LANインターフェースにてリモート機能あり |
| 890-09V-AP01 | AP-01 | 電池パック 1ch リモート機能なし |
| TBD | － | MMCXプローブインターフェースケーブル(50cm) |
| TBD | － | MMCXプローブインターフェースケーブル(150cm) |
