【New】高電圧C-V測定システム
CS-8000シリーズ専用オプションである高電圧C-V測定システムは、容量測定ユニットCS-403とテストフィクスチャCS-323で構成されており、CS-8000によってドレイン（コレクタ）バイアス電圧、あるいはゲート（ベース）バイアス電圧値を掃引し、デバイスの容量および抵抗値を測定します。
CS-323では以下の式で定義される入力容量Ciss (Cies)、出力容量Coss (Coes)、逆伝達容量Crss(Cres)及び内部ゲート抵抗Rgを自動切替で測定することができます。
製品仕様
● Cgd:Cds:Cgs = 1:1:1の場合| 測定周波数 | 測定信号 レベル |
Cgdの値に対する各パラメータの確度 | ||||
|---|---|---|---|---|---|---|
| 10pF | 100pF | 1nF | 10nF | 100nF | ||
| 1kHz | 20mV | |||||
| 100mV | ±(5%+20pF) | |||||
| 10kHz | 20mV | ±(5%+2pF) | ||||
| 100mV | ±(5%+2pF) | |||||
| 100kHz | 20mV | ±(5%+2pF) | ±(10%+2pF) | |||
| 100mV | ±(5%+2pF) | ±(10%+2pF) | ||||
| 200kHz | 20mV | ±(5%+2pF) | ||||
| 100mV | ±(5%+2pF) | |||||
| 1MHz | 20mV | ±(5%+2pF) | ±(10%+2pF) | |||
| 100mV | ±(5%+2pF) | ±(10%+2pF) | ||||
| 測定周波数 | 測定信号 レベル |
Cgdの値に対する各パラメータの確度 | ||
|---|---|---|---|---|
| 10pF | 100pF | 1nF | ||
| 1kHz | 20mV | |||
| 100mV | ±(5%+20pF) | |||
| 10kHz | 20mV | ±(5%+2pF) | ±(10%+2pF) | |
| 100mV | ±(5%+2pF) | |||
| 100kHz | 20mV | ±(5%+2pF) | ||
| 100mV | ±(5%+2pF) | |||
| 200kHz | 20mV | ±(5%+2pF) | ||
| 100mV | ±(5%+2pF) | |||
| 1MHz | 20mV | ±(10%+2pF) | ||
| 100mV | ±(10%+2pF) | |||

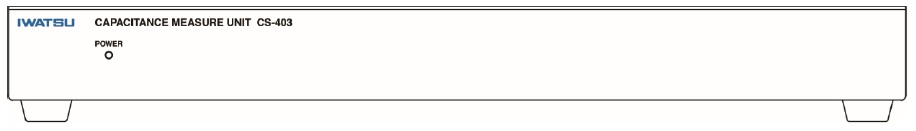

容量測定ユニット CS-403
- ■測定周波数
1kHz, 10kHz, 100kHz, 200kHz, 1MHz, 2MHz, 10MHz - ■測定電圧範囲
20mV, 100mV - ■電源
コントロールインターフェイスより入力 - ■外形寸法
424 mm × 44 mm × 220 mm（付属品、突起部を除く） - ■質量
約2.2kg（付属品、突起部を除く） - ■付属品
- CVケーブル（×1）
- コントロールインターフェイスケーブルCS-027（×1）
- ユーザガイド
- セールスネットワーク
■ 測定確度
測定信号レベル 100mV| 測定周波数 [Hz] |
容量 [F] | ||||||
|---|---|---|---|---|---|---|---|
| 1p～10p | 10p～100p | 100p～1n | 1n～10n | 10n～100n | 100n～1u | 1u | |
| 1k | 6 | 1 | 1 | 1 | 1 | 1 | 3 |
| 10k | 3 | 1 | 1 | 1 | 1 | 1 | 3 |
| 100k | 1 | 1 | 1 | 1 | 1 | 1 | 3 |
| 200k | 1 | 1 | 1 | 1 | 1 | 1 | 3 |
| 1M | 2 | 1 | 1 | 1 | 1 | 5 | 5 |
| 2M | 3 | 1 | 1 | 1 | 3 | - | - |
| 10M | - | 6 | 5 | 7 | - | - | - |
| 測定周波数 [Hz] |
容量 [F] | ||||||
|---|---|---|---|---|---|---|---|
| 1p～10p | 10p～100p | 100p～1n | 1n～10n | 10n～100n | 100n～1u | 1u | |
| 1k | 6 | 2 | 1 | 1 | 1 | 1 | 3 |
| 10k | 3 | 1 | 1 | 1 | 1 | 1 | 3 |
| 100k | 1 | 1 | 1 | 1 | 1 | 1 | 3 |
| 200k | 1 | 1 | 1 | 1 | 1 | 1 | 3 |
| 1M | 2 | 1 | 1 | 1 | 1 | 5 | 5 |
| 2M | 3 | 1 | 1 | 1 | 2 | - | - |
| 10M | - | 6 | 5 | 7 | - | - | - |
テストフィクスチャ CS-323
- ■電源
AC100V ～ 240V ± 10%、 50/60Hz - ■外形寸法
424 mm × 180 mm × 555 mm（付属品、突起部を除く） - ■質量
約11kg（付属品、突起部を除く） - ■付属品
- 標準リードセットCS-005（×1）
- SHVテストワイヤリード（赤、×1）
- BNCテストワイヤリード（黒、×1）
- 小形ワニグチ（赤、黒 各1）
- HV/HCケーブル（2本組、×1）
- M6 L=12mm 座金組み込み（＋）ネジ（×1）
- 防護カバー（上／下、各1）
- 電源コード（×1）
- コードストラップ
- ユーザガイド
- セールスネットワーク

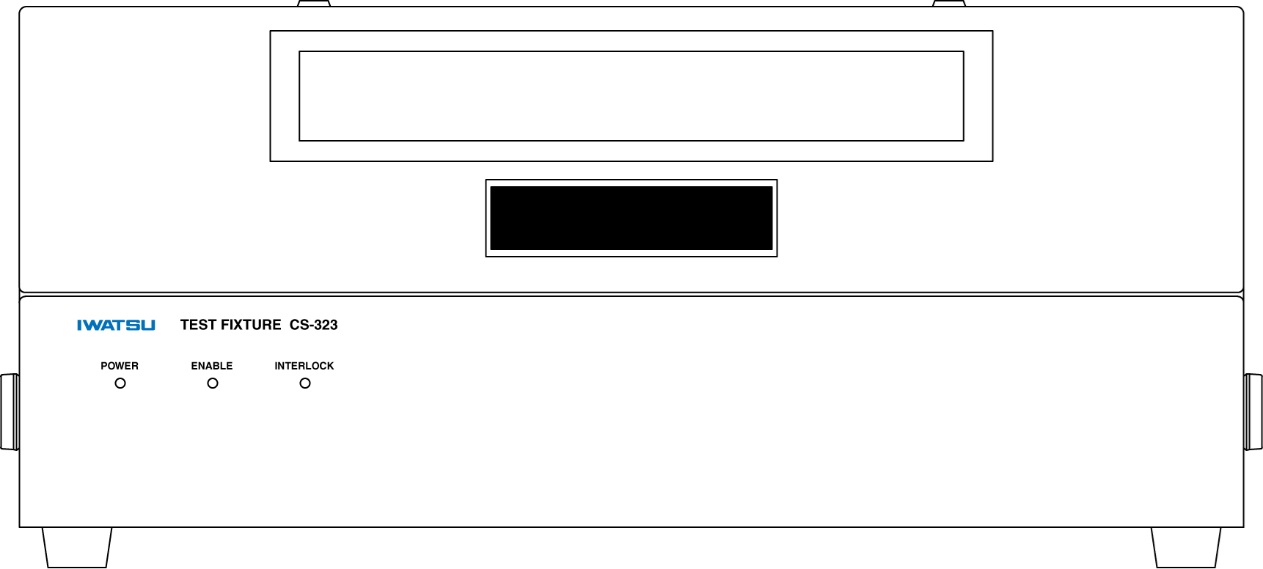

CS-323 正面図

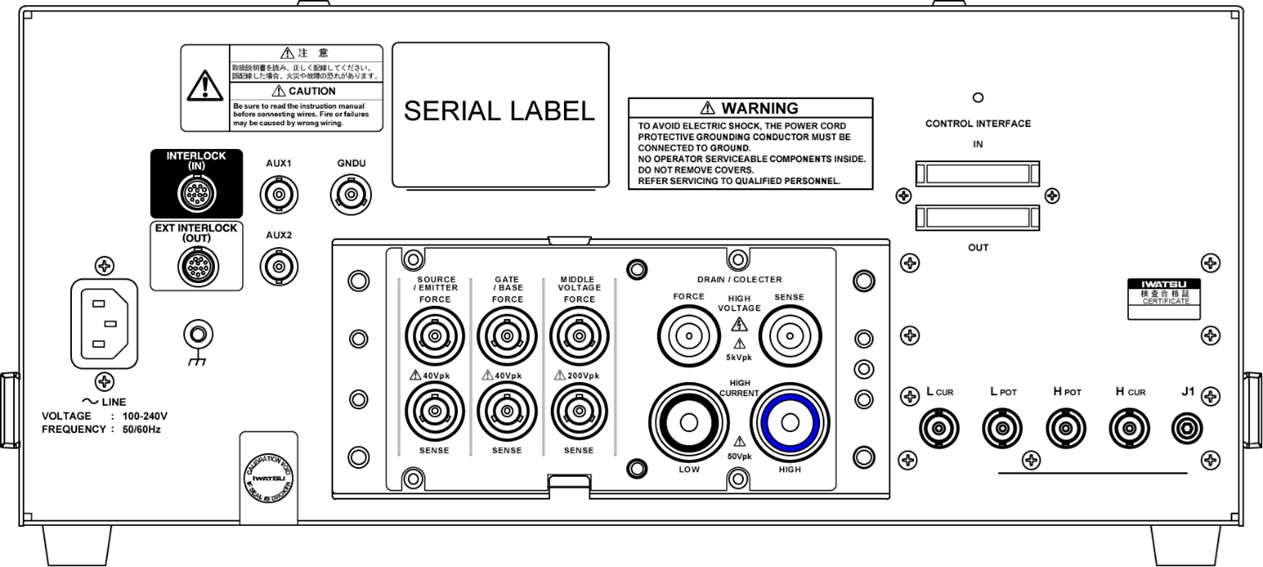

CS-323 背面図
