雷インパルス電圧解析ソフトウェア　DS-822

DS-822は、JEC-0203 2022 付属書Eにて規定された手順に沿って試験電圧関数 (k-factor) を適応した解析結果を表示できるソフトウェアです。

雷インパルス試験例

主な特長

　● 主対応規格 　　
 　JEC-2023:2022 (高電圧試験一般) 　　
 　JEC-0204:2022 (高電圧試験用測定システム) 　　
　● 対応構成 　　
 　DS-8034 測定器要求規格 (※JEC-0221 2007 適合) 　　
 　DS-822　ソフトウェア要求規格 (JIS C 61083-2 2016 適合)

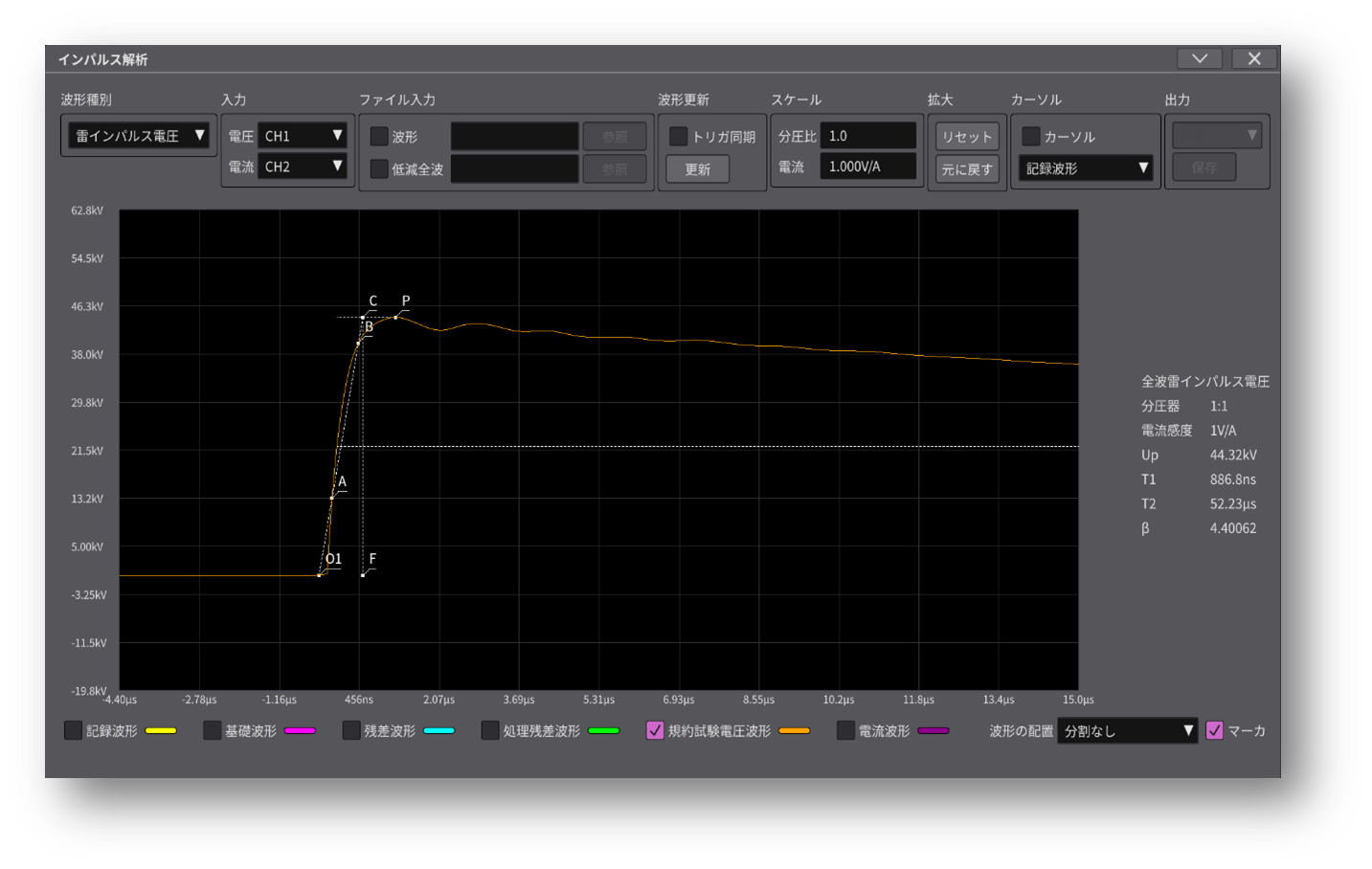

全波波形測定例

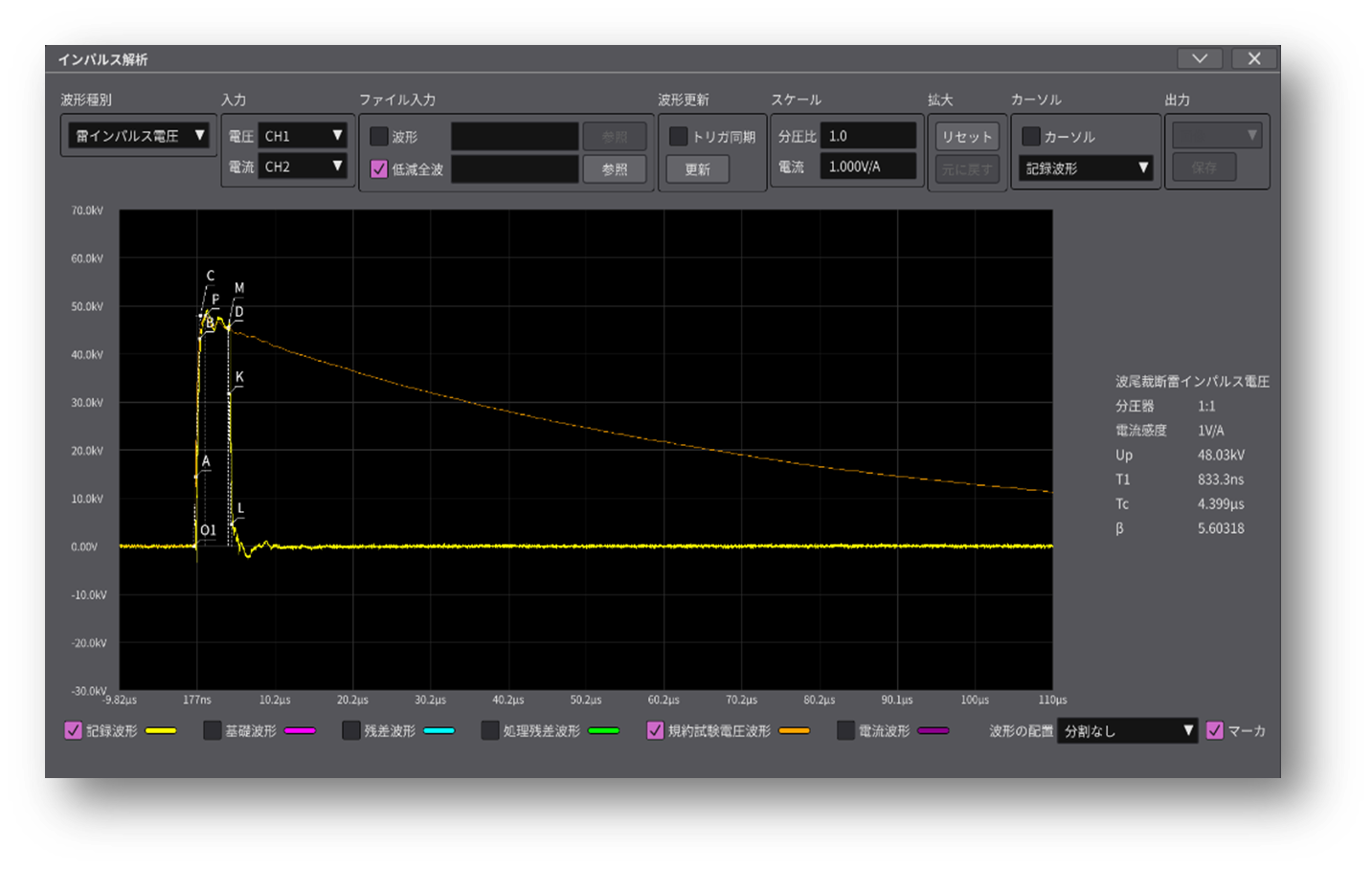

裁断波形測定例

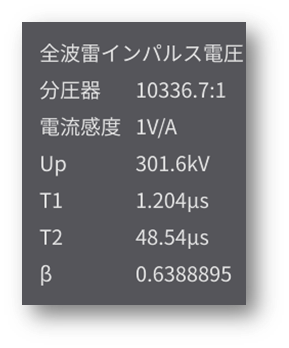

k-factor 適応後の解析結果

新旧規格の評価方法の違い

新規格　JEC-0203:2022 旧規格　JEC-0202-1994
試験電圧関数(k-factor)を適用し、常に重畳高周波振動を補正評価する。

　　1. 基礎波形算出
　　　⇒記録波形に二指数関数のカーブフィッティング処理
　　2. 残差波形算出
　　　⇒記録波形－基礎波形
　　3. 残差処理波形算出
　　　⇒残差波形に試験電圧関数特性のデジタルフィルタ処理を行う
　　4. 規約試験電圧波形算出
　　　⇒基礎波形＋残差処理波形


 重畳高周波振動の周波数により評価手順が異なる。

　　1. 重畳振動波形：500kHz未満の場合
　　　⇒測定波形から波高値を求める
　　2. 重畳振動周波数：500kHz以上で振幅が波高値の5%以内の場合、
　　　またはオーバーシュートの継続時間が1µs以下で
　　　振幅が波高値の5%以下の場合
　　　⇒平均曲線から波高値を求める

　　【問題点】1、2 どちらを採用するか判断できない場合があり、
　　　　　　　また、平均曲線の引き方が明確ではない。

試験電圧関数の適応の流れ
